Wkładka bezpiecznikowa (topikowa) NHU01XL 63A gPV 1500V DC Fotowoltaika - PV / Zaciski śrubowe U | 004110750 Eti

Opis i Kluczowe Cechy

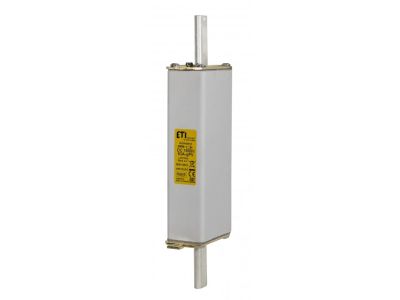

Wkładka bezpiecznikowa NHU01XL 63A z oznaczeniem gPV to specjalizowane zabezpieczenie topikowe przeznaczone do ochrony instalacji fotowoltaicznych prądu stałego o napięciu do 1500V DC. Wyposażona w zaciski śrubowe U, zapewnia pewne i trwałe połączenie elektryczne. Przeznaczona do montażu w listwach bezpiecznikowych NH, stosowanych w systemach PV.

• Napięcie znamionowe 1500V DC: Kompatybilna z wysokonapięciowymi instalacjami fotowoltaicznymi, zapewnia skuteczną ochronę obwodów DC.
• Prąd znamionowy 63A: Odpowiednia dla średnich i dużych instalacji PV, zabezpiecza przed przeciążeniami i zwarciami.
• Oznaczenie gPV: Specjalna konstrukcja dla systemów fotowoltaicznych, zabezpieczająca przed łukiem elektrycznym i przepięciami typowymi dla instalacji DC.
• Zaciski śrubowe U: Umożliwiają szybki i pewny montaż przewodów o dużych przekrojach, typowych dla instalacji PV.
• Wykonanie topikowe: Szybkie działanie w przypadku zwarcia lub przeciążenia, chroniąc panele i inwertery przed uszkodzeniem.

Zgodność z Normami

Wkładka bezpiecznikowa NHU01XL 63A spełnia wymagania normy PN-EN 60269-6 oraz dyrektyw unijnych dotyczących bezpieczeństwa instalacji fotowoltaicznych. Posiada oznaczenie CE i jest zgodna z wymogami dotyczącymi ochrony przeciwpożarowej w systemach PV.

Zastosowanie

Wkładka bezpiecznikowa NHU01XL 63A znajduje zastosowanie w instalacjach fotowoltaicznych prądu stałego, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami.

• Ochrona stringów fotowoltaicznych w dużych instalacjach PV.
• Zabezpieczenie obwodów DC między panelami a inwerterem.
• Montaż w listwach bezpiecznikowych NH w szafach rozdzielczych systemów PV.
• Stosowanie w instalacjach o napięciu do 1500V DC, zgodnych z normami dla systemów fotowoltaicznych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia od instalacji. Przed montażem należy upewnić się, że prąd znamionowy wkładki jest zgodny z obciążeniem obwodu. Przewody należy podłączyć do zacisków śrubowych U, dokręcając je z odpowiednim momentem (zgodnie z dokumentacją techniczną). Po montażu należy sprawdzić poprawność połączeń i brak zwarć. Nie należy przekraczać maksymalnego napięcia znamionowego 1500V DC.

FAQ

• Czy wkładka NHU01XL 63A jest kompatybilna z każdym systemem PV? Wkładka jest przeznaczona do instalacji fotowoltaicznych prądu stałego o napięciu do 1500V DC. Zawsze należy sprawdzić zgodność z dokumentacją techniczną konkretnej instalacji.
• Jakie przewody można podłączyć do zacisków śrubowych U? Zaciski śrubowe U umożliwiają podłączenie przewodów o dużych przekrojach, typowych dla instalacji PV. Dokładny zakres średnic należy sprawdzić w dokumentacji produktu.
• Czy wkładka chroni przed przepięciami? Wkładka topikowa NHU01XL 63A chroni głównie przed przeciążeniami i zwarciami. Do ochrony przed przepięciami zaleca się stosowanie dodatkowych zabezpieczeń, takich jak ograniczniki przepięć.
