Wkładka bezpiecznikowa (topikowa) NHU01XL 160A gPV 1500V DC Fotowoltaika - PV / Zaciski śrubowe U | 004110754 Eti

Opis i Kluczowe Cechy

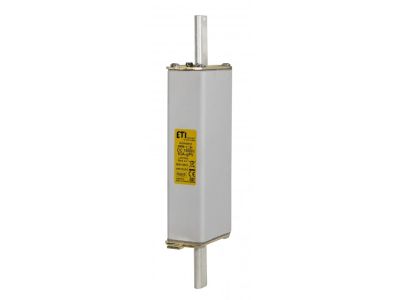

Wkładka bezpiecznikowa NHU01XL 160A 1500V DC przeznaczona do ochrony instalacji fotowoltaicznych prądu stałego. Zaprojektowana z myślą o wysokich wymaganiach bezpieczeństwa w systemach PV, charakteryzuje się wytrzymałością na napięcie do 1500V DC oraz prąd znamionowy 160A. Zaciski śrubowe U zapewniają pewny i trwały kontakt elektryczny, minimalizując ryzyko luźnych połączeń.

• Prąd znamionowy 160A: Zapewnia skuteczną ochronę obwodów PV o dużym obciążeniu, typową dla dużych instalacji fotowoltaicznych.
• Napięcie znamionowe 1500V DC: Przystosowana do pracy w systemach fotowoltaicznych o wysokim napięciu, zgodnie z wymaganiami norm dla instalacji PV.
• Zaciski śrubowe U: Umożliwiają szybki i pewny montaż przewodów, zapewniając stabilne połączenie elektryczne nawet w warunkach wibracji.
• Typ gPV: Specjalnie zaprojektowana do ochrony instalacji fotowoltaicznych, spełniająca wymagania bezpieczeństwa dla systemów DC.
• Wysoka wytrzymałość mechaniczna: Odporność na warunki środowiskowe typowe dla instalacji zewnętrznych, w tym na promieniowanie UV i zmienne temperatury.

Zgodność z Normami

Wkładka bezpiecznikowa NHU01XL spełnia wymogi norm europejskich dla bezpieczników w instalacjach fotowoltaicznych, w tym normy dla ochrony DC. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NHU01XL 160A 1500V DC znajduje zastosowanie w ochronie obwodów prądu stałego w instalacjach fotowoltaicznych.

• Ochrona stringów fotowoltaicznych w dużych instalacjach naziemnych i dachowych.
• Zabezpieczenie falowników i innych elementów instalacji PV przed przeciążeniami prądowymi.
• Stosowanie w rozłącznikach DC w szafach połączeniowych i skrzynkach przyłączeniowych.
• Montaż w systemach magazynowania energii bazujących na akumulatorach wysokonapięciowych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Bezpiecznik należy umieścić w dedykowanym gnieździe, upewniając się, że zaciski śrubowe U są dokręcone z odpowiednim momentem (zgodnie z dokumentacją techniczną). Przed uruchomieniem instalacji należy sprawdzić poprawność połączeń oraz brak zwarć. W przypadku wymiany wkładki należy użyć identycznego typu i parametrów znamionowych. Przechowywać w suchym miejscu, z dala od źródeł ciepła.

FAQ

• Jaka jest żywotność wkładki bezpiecznikowej w instalacji fotowoltaicznej? Żywotność zależy od warunków eksploatacji, jednak wkładki gPV są projektowane do długotrwałej pracy w systemach PV. Zaleca się regularne przeglądy instalacji.
• Czy wkładka NHU01XL nadaje się do pracy w instalacjach AC? Nie – jest przeznaczona wyłącznie do ochrony obwodów prądu stałego (DC) w instalacjach fotowoltaicznych.
• Jak dobrać odpowiedni moment dokręcania zacisków śrubowych U? Moment dokręcania zależy od średnicy użytych przewodów i jest określony w dokumentacji producenta. Zaleca się użycie klucza dynamometrycznego dla zapewnienia powtarzalności połączeń.
