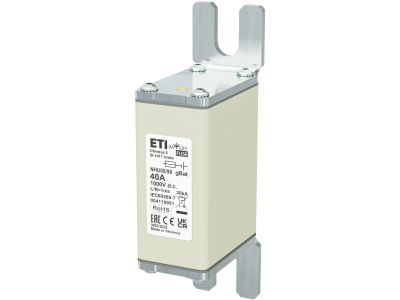

Wkładka bezpiecznikowa (topikowa) NHU00/90 40A gBat 1000V DC Magazyny energii / Zaciski śrubowe U | 004110951 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHU00/90 40A 1000V DC przeznaczona do ochrony obwodów prądu stałego o napięciu do 1000V. Wyposażona w zaciski śrubowe „U” gwarantują pewne i stabilne połączenie elektryczne. Zaprojektowana specjalnie do zabezpieczania magazynów energii, systemów fotowoltaicznych oraz akumulatorów, zapewnia szybkie odłączenie w przypadku zwarcia lub przeciążenia.

• Prąd znamionowy 40A: Zapewnia ochronę przed przeciążeniem w instalacjach DC, minimalizując ryzyko uszkodzenia podłączonych urządzeń.
• Napięcie znamionowe 1000V DC: Przystosowana do pracy w systemach wysokiego napięcia stałego, w tym instalacjach magazynów energii.
• Zaciski śrubowe „U”: Umożliwiają szybki i pewny montaż przewodów, redukując ryzyko poluzowania się połączenia.
• Wykonanie topikowe: Charakteryzuje się wysoką szybkością działania – natychmiastowe przerwanie obwodu w przypadku awarii.
• Zastosowanie w systemach DC: Specjalnie zaprojektowana do ochrony akumulatorów, magazynów energii i instalacji fotowoltaicznych.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dla bezpieczników do instalacji prądu stałego, w tym norm PN-EN 60269-1 i PN-EN 60269-6. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NHU00/90 40A 1000V DC znajduje zastosowanie w instalacjach prądu stałego wymagających niezawodnej ochrony przeciwzwarciowej.

• Ochrona magazynów energii i systemów akumulatorowych w instalacjach fotowoltaicznych.
• Zabezpieczenie obwodów DC w elektromobilności i magazynach energii.
• Stosowanie w skrzynkach rozdzielczych i szafach sterowniczych systemów zasilania awaryjnego.
• Ochrona obwodów ładowania akumulatorów wysokonapięciowych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Wkładkę należy zamontować w dedykowanej podstawie nożowej NH00, upewniając się, że zaciski śrubowe są dokręcone z odpowiednim momentem (zgodnie z dokumentacją techniczną). Podłączenie przewodów powinno być wykonane w sposób pewny, z zachowaniem biegunowości. Po montażu należy sprawdzić poprawność połączeń i brak zwarć przed włączeniem zasilania.

FAQ

• Czy wkładka NHU00/90 jest odpowiednia do ochrony instalacji AC? Nie – jest przeznaczona wyłącznie do obwodów prądu stałego (DC) o napięciu do 1000V.
• Jaki jest typ podstawy nożowej do tej wkładki? Wkładka NHU00/90 wymaga podstawy nożowej NH00 o odpowiednich wymiarach i parametrach.
• Jakie są zalecane wartości momentu dokręcania zacisków? Dokładny moment dokręcania nie został podany w dostępnych danych. Należy zapoznać się z dokumentacją techniczną producenta lub kartą katalogową.
