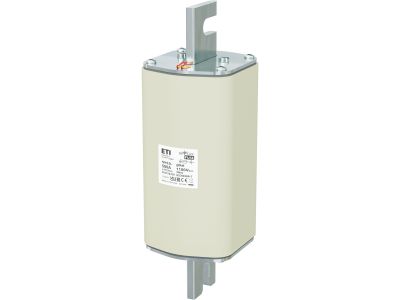

Wkładka bezpiecznikowa (topikowa) NHS3L 500A gBat 1100V DC Magazyny energii / Zaciski śrubowe S | 004725329 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHS3L 500A o napięciu znamionowym 1100V DC z zaciskami śrubowymi S przeznaczona jest do ochrony obwodów prądu stałego, szczególnie w systemach magazynowania energii i akumulatorach. Wysoka zdolność wyłączania gG 100 kA zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń urządzeń i pożaru.

• Prąd znamionowy 500A: Zapewnia ochronę obwodów o wysokim poborze mocy, typową dla magazynów energii i akumulatorów przemysłowych.
• Napięcie znamionowe 1100V DC: Przeznaczona do instalacji wysokonapięciowych, zgodnych z wymaganiami systemów magazynowania energii.
• Zaciski śrubowe S: Umożliwiają pewne i trwałe połączenie z przewodami o dużym przekroju, typowe dla instalacji energetycznych.
• Zdolność wyłączania 100 kA (gG): Wysoka odporność na zwarcia – skutecznie chroni obwód przed uszkodzeniami w przypadku awarii.
• Zastosowanie w DC: Specjalnie zaprojektowana do pracy z prądem stałym, co czyni ją idealnym rozwiązaniem w systemach fotowoltaicznych i magazynach energii.

Zgodność z Normami

Wkładka NHS3L spełnia wymagania normy EN 60269-1 (wkładki topikowe) oraz jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego. Posiada oznaczenie CE.

Zastosowanie

Wkładka bezpiecznikowa NHS3L 500A 1100V DC znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony obwodów prądu stałego.

• Magazyny energii – zabezpieczenie baterii litowo-jonowych, kwasowo-ołowiowych i innych systemów akumulacji.
• Systemy fotowoltaiczne – ochrona obwodów DC między panelami a falownikiem.
• Przetwornice i falowniki – zabezpieczenie przed przeciążeniami i zwarciami w obwodach DC.
• Instalacje przemysłowe – ochrona obwodów wysokonapięciowych w zakładach produkcyjnych i energetycznych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po odłączeniu napięcia w obwodzie. Przed instalacją należy upewnić się, że parametry wkładki (prąd, napięcie, zdolność wyłączania) są zgodne z parametrami chronionego obwodu. Zaciski śrubowe S należy dokręcić zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Wymiana wkładki musi odbywać się przy odłączonym napięciu. Po montażu należy sprawdzić poprawność połączeń i brak luzów.

FAQ

• Czy wkładka NHS3L 500A może być stosowana w obwodach AC? Nie – jest przeznaczona wyłącznie do obwodów prądu stałego (DC). Do zabezpieczenia obwodów przemiennoprądowych wymagane są wkładki przystosowane do AC.
• Jaki jest maksymalny przekrój przewodu do zacisków S? Dokładny zakres przekrojów nie został podany w danych produktu – sprawdź dokumentację techniczną wkładki lub etykietę.
• Czy wkładka wymaga okresowej konserwacji? Wkładki topikowe nie wymagają konserwacji, jednak zaleca się okresowe sprawdzanie stanu zacisków i połączeń w instalacji, aby zapobiec utlenianiu się styków.
