Wkładka bezpiecznikowa (topikowa) NHS3L 450A gBat 1500V DC Magazyny energii / Zaciski śrubowe S | 004110685 Eti

Opis i Kluczowe Cechy

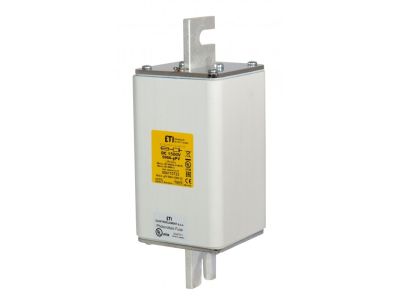

Wkładka bezpiecznikowa topikowa NHS3L o prądzie znamionowym 450A i napięciu 1500V DC to specjalistyczne zabezpieczenie dedykowane do ochrony układów magazynowania energii, akumulatorów oraz innych systemów prądu stałego. Wyposażona w zaciski śrubowe S zapewnia pewny, niskorezystancyjny kontakt i szybki montaż. Przeznaczona do pracy w warunkach wysokiego napięcia i obciążenia, gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami.

• Prąd znamionowy 450A: Zapewnia skuteczną ochronę dużych obciążeń prądu stałego typowych dla magazynów energii i akumulatorów wysokonapięciowych.
• Napięcie znamionowe 1500V DC: Przeznaczona do systemów wysokonapięciowych, gdzie wymagana jest wytrzymałość na napięcia do 1500V.
• Zaciski śrubowe S: Umożliwiają szybki i pewny montaż z odpowiednim momentem dokręcania, minimalizując ryzyko poluzowania się połączenia.
• Zakres zastosowań DC: Optymalna do ochrony akumulatorów litowo-jonowych, magazynów energii, falowników oraz innych układów prądu stałego.
• Wytrzymała konstrukcja: Przeznaczona do pracy w wymagających warunkach przemysłowych, odporna na wibracje i wysokie temperatury.

Zgodność z Normami

Wkładka topikowa NHS3L spełnia wymogi norm międzynarodowych dla zabezpieczeń DC, w tym UL 248-14 oraz IEC 60269-6. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NHS3L 450A/1500V DC znajduje zastosowanie w systemach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami w obwodach prądu stałego.

• Ochrona akumulatorów i magazynów energii w instalacjach fotowoltaicznych i elektromobilności.
• Zabezpieczenie obwodów DC w falownikach i przetwornicach wysokonapięciowych.
• Ochrona układów zasilania awaryjnego (UPS) i systemów gromadzenia energii.
• Stosowanie w przemysłowych magazynach energii i stacjach ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed instalacją upewnić się, że prąd znamionowy układu nie przekracza 450A oraz że napięcie robocze nie przekracza 1500V DC. Zaciski śrubowe należy dokręcać z odpowiednim momentem (zgodnie z dokumentacją techniczną), aby zapewnić niskorezystancyjne połączenie. Po montażu należy przeprowadzić próbę napięciową w celu weryfikacji poprawności połączeń. Regularnie kontrolować stan wkładki pod kątem oznak zużycia lub uszkodzeń.

FAQ

• Czy wkładka NHS3L jest dostępna w innych prądach znamionowych? Wkładka jest dostępna wyłącznie w wersji 450A. Dla innych prądów zaleca się dobór odpowiedniej wkładki z serii NHS3L zgodnie z dokumentacją techniczną.
• Jaki jest zakres napięciowy wkładki? Wkładka zaprojektowana jest do pracy w obwodach o napięciu znamionowym 1500V DC.
• Czy wkładka nadaje się do ochrony obwodów AC? Nie – wkładka przeznaczona jest wyłącznie do ochrony obwodów prądu stałego (DC). Dla obwodów AC należy stosować wkładki topikowe dedykowane dla napięcia przemiennego.
