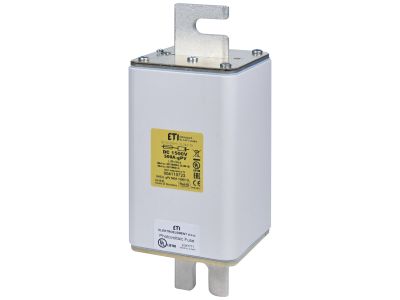

Wkładka bezpiecznikowa (topikowa) NHS3L 400A gPV 1500V DC Fotowoltaika - PV / Zaciski śrubowe S | 004110721 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHS3L 400A gPV 1500V DC to specjalistyczny element do ochrony instalacji fotowoltaicznych prądu stałego (DC). Przeznaczona do systemów o napięciu do 1500V DC, charakteryzuje się wysoką zdolnością wyłączania 70 kA. Zaciski śrubowe S zapewniają pewny i trwały kontakt elektryczny. Produkt dedykowany do ochrony falowników, stringów i innych elementów instalacji PV.

• Prąd znamionowy 400A: Zapewnia skuteczną ochronę obwodów fotowoltaicznych o dużym obciążeniu prądowym.
• Napięcie 1500V DC: Przeznaczona do zastosowań w instalacjach wysokonapięciowych, typowych dla współczesnych systemów PV.
• Zdolność wyłączania 70 kA: Wysoka odporność na zwarcia, minimalizuje ryzyko uszkodzeń instalacji podczas awarii.
• Zaciski śrubowe S: Umożliwiają pewny i łatwy montaż, kompatybilny z szeroką gamą elementów instalacji PV.
• Oznaczenie gPV: Specjalna konstrukcja dostosowana do wymagań instalacji fotowoltaicznych – trwała i odporna na warunki środowiskowe.

Zgodność z Normami

Wkładka NHS3L spełnia wymagania norm europejskich dla bezpieczeństwa instalacji fotowoltaicznych. Posiada oznaczenie CE oraz jest zgodna z dyrektywami unijnymi dotyczącymi ochrony przeciwpożarowej i bezpieczeństwa elektrycznego. Produkt został zaprojektowany zgodnie z normami IEC 60269-6 dla bezpieczników DC w instalacjach PV.

Zastosowanie

Wkładka bezpiecznikowa NHS3L 400A gPV 1500V DC znajduje zastosowanie w systemach fotowoltaicznych, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa.

• Ochrona stringów fotowoltaicznych przed zwarciami w obwodach DC.
• Zabezpieczenie falowników i innych elementów instalacji PV o napięciu do 1500V DC.
• Instalacje wysokonapięciowe w farmach fotowoltaicznych i dużych systemach PV.
• Ochrona kabli i połączeń w instalacjach z szeregowym łączeniem modułów PV.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NHS3L powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia DC. Przed montażem należy upewnić się, że parametry instalacji (napięcie, prąd zwarciowy) są zgodne z charakterystykami bezpiecznika. Zaciski śrubowe należy dokręcić z odpowiednim momentem, zgodnie z zaleceniami producenta. Po instalacji przeprowadzić testy izolacji i ciągłości obwodu. Przechowywać w suchym miejscu, z dala od źródeł wilgoci.

FAQ

• Czy wkładka NHS3L jest kompatybilna z innymi typami bezpieczników? Tak, wkładka NHS3L gPV 400A jest standardowym elementem w systemach fotowoltaicznych i pasuje do większości gniazd bezpiecznikowych DC o odpowiednich parametrach.
• Jaki jest maksymalny prąd zwarciowy, jaki może wyłączyć ta wkładka? Wysoka zdolność wyłączania 70 kA pozwala na skuteczne przerwanie zwarć o dużym natężeniu prądu.
• Czy wkładka nadaje się do instalacji 1000V DC? Tak, wkładki gPV są projektowane do pracy przy napięciu do 1500V DC, co obejmuje również systemy 1000V DC.
