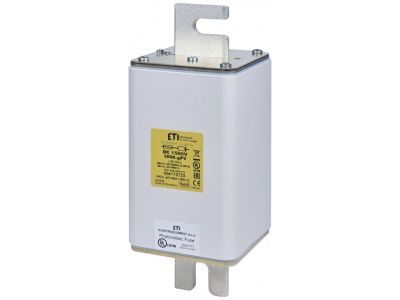

Wkładka bezpiecznikowa (topikowa) NHS3L 315A gPV 1500V DC UL Fotowoltaika - PV / Zaciski śrubowe S | 004110635 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHS3L 315A 1500V DC z zaciskami śrubowymi S stanowi kluczowy element zabezpieczający obwody prądu stałego w instalacjach fotowoltaicznych. Przeznaczona do ochrony przed zwarciami i przetężeniami w stringach PV, gwarantuje bezpieczeństwo zarówno modułów fotowoltaicznych, jak i falowników. Wysokie napięcie znamionowe 1500V DC umożliwia zastosowanie w nowoczesnych systemach PV o dużej mocy.

• Prąd znamionowy 315A: Optymalny dobór do ochrony stringów o wysokim natężeniu prądu, charakterystycznym dla dużych instalacji fotowoltaicznych.
• Napięcie znamionowe 1500V DC: Kompatybilność z systemami PV o wysokim napięciu, umożliwiająca szeregowe łączenie modułów bez konieczności stosowania dodatkowych zabezpieczeń.
• Zaciski śrubowe S: Solidne i pewne połączenie przewodów, minimalizujące ryzyko zwarcia i przegrzania styków.
• Oznaczenie gPV: Przeznaczona specjalnie do ochrony instalacji fotowoltaicznych – spełnia wymagania norm dla systemów PV.
• Standard UL: Certyfikacja UL potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa dla komponentów DC w instalacjach fotowoltaicznych.

Zgodność z Normami

Wkładka bezpiecznikowa NHS3L 315A 1500V DC spełnia wymagania normy UL 248-19 oraz europejskiej normy EN 60269-6 dotyczącej bezpieczników do ochrony obwodów fotowoltaicznych. Produkt posiada certyfikat UL i jest zgodny z dyrektywami unijnymi, co potwierdza jego bezpieczeństwo i niezawodność w systemach PV.

Zastosowanie

Wkładka bezpiecznikowa NHS3L 315A 1500V DC z zaciskami śrubowymi S znajduje zastosowanie w ochronie obwodów prądu stałego w instalacjach fotowoltaicznych.

• Ochrona stringów fotowoltaicznych przed zwarciami i przetężeniami w systemach PV o napięciu do 1500V DC.
• Zabezpieczanie falowników i innych komponentów DC w instalacjach fotowoltaicznych.
• Stosowanie w rozłącznikach DC oraz w skrzynkach przyłączeniowych PV jako element zabezpieczający.
• Ochrona obwodów w dużych instalacjach fotowoltaicznych o wysokim natężeniu prądu, np. farmach słonecznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie z obwodu DC i upewnić się, że system jest odłączony od falownika i sieci. Dobór wkładki musi być zgodny z dokumentacją techniczną instalacji PV – prąd znamionowy wkładki powinien być dobrany do maksymalnego prądu stringu. Zaciski śrubowe S należy dokręcić z zalecanym momentem, aby zapewnić pewne połączenie elektryczne i mechaniczną stabilność. Po montażu należy przeprowadzić testy izolacji i sprawdzić poprawność działania zabezpieczeń.

FAQ

• Czy wkładka NHS3L 315A nadaje się do instalacji PV na dachu? Tak, wkładka jest specjalnie przeznaczona do ochrony obwodów DC w instalacjach fotowoltaicznych, w tym na dachach budynków. Należy jednak pamiętać o odpowiednim doborze wkładki do natężenia prądu stringu.
• Jaki jest maksymalny prąd zwarciowy, który może wytrzymać wkładka? Maksymalny prąd zwarciowy nie został podany w dostępnych danych. Należy skonsultować się z dokumentacją techniczną producenta lub kartą katalogową wkładki.
• Czy wkładka jest kompatybilna z falownikami wszystkich producentów? Tak, wkładka NHS3L 315A 1500V DC jest standardowym elementem zabezpieczającym, kompatybilnym z większością falowników dostępnych na rynku, pod warunkiem odpowiedniego doboru prądu znamionowego.
