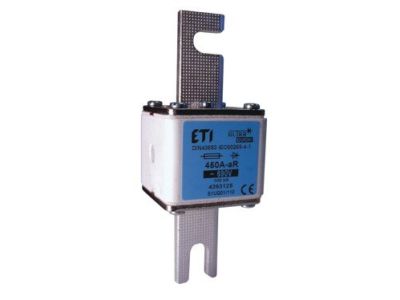

Wkładka bezpiecznikowa (topikowa) NHS2/110 550A aR 690V ultraszybka / Zaciski śrubowe S | 004394127 Eti

Alternatywny kod produktu: S2UQ01/110/550A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHS2/110 o symbolu 004394127 to model ultraszybki (aR) przystosowany do prądu 550 A i napięcia 690 V. Dzięki charakterystyce aR zapewnia bardzo szybkie wyłączenie zwarcia, co chroni wrażliwe półprzewodniki (tyrystory, diody, tranzystory mocy) przed uszkodzeniem termicznym. Zaciski śrubowe S gwarantują pewne i trwałe połączenie w rozłącznikach bezpiecznikowych.

• Prąd znamionowy 550 A: Zabezpiecza obwody o bardzo dużym obciążeniu roboczym, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu sieciowym (np. 400/690 V).
• Charakterystyka aR (ultraszybka): Wyłącza zwarcie w ułamku milisekundy, skutecznie ograniczając energię przepływającą przez chronione elementy półprzewodnikowe.
• Zaciski śrubowe typu S: Ułatwiają bezpieczne i powtarzalne połączenie przewodów o odpowiednim przekroju, zgodnym z prądem 550 A.
• Rozmiar NHS2 (110 mm): Pasuje do standardowych rozłączników bezpiecznikowych serii NH2, co upraszcza zabudowę w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z wymaganiami dla aparatury zabezpieczającej w instalacjach przemysłowych.

Zastosowanie

Dzięki ultraszybkiej charakterystyce aR wkładka doskonale sprawdza się w obwodach, w których krytyczne jest ograniczenie prądu zwarciowego i energii przepływającej przez elementy półprzewodnikowe. Stosuje się ją głównie w układach:

• Ochrona tyrystorów, diod mocy i tranzystorów IGBT w przekształtnikach energoelektronicznych.
• Zabezpieczanie przemienników częstotliwości oraz zasilaczy impulsowych o dużych prądach.
• Obwody prądu stałego (DC) w systemach trakcyjnych i zasilania awaryjnego UPS.
• Szybkie bezpieczniki w rozdzielnicach głównych zakładów przemysłowych, gdzie wymagana jest selektywność z wyłącznikami nadprądowymi.

Wskazówki Montażowe

Wkładkę bezpiecznikową może montować wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie oraz zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę należy instalować w przeznaczonym do tego rozłączniku bezpiecznikowym (podstawa NH2 z zaciskami śrubowymi S). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową dla 550 A i temperaturą otoczenia. Moment dokręcania śrub musi być zgodny z dokumentacją producenta – zbyt słabe dokręcenie grozi przegrzaniem, zbyt mocne – uszkodzeniem gwintu.

FAQ

• Co oznacza charakterystyka aR? aR to kategoria użytkowania bezpiecznika „ultraszybkiego” przeznaczonego do ochrony półprzewodników. Gwarantuje bardzo krótki czas wyłączenia (rzędu milisekund) przy prądach zwarciowych, co chroni wrażliwe elementy mocy przed przepaleniem.
• Czy ta wkładka nadaje się do ochrony silników? Nie. Charakterystyka aR jest zbyt szybka i może powodować nieuzasadnione wyłączenia przy rozruchu silników. Do ochrony silników stosuje się bezpieczniki gG (ogólnego przeznaczenia) lub aM (o opóźnionym działaniu).
• Jakie są wymiary fizyczne wkładki NHS2/110? Wkładka ma standardowy rozmiar NH2 – długość całkowita 110 mm (część topikowa) oraz wymiary styku zgodne z normą DIN 43620. Dokładne rysunki techniczne znajdują się w dokumentacji producenta.
