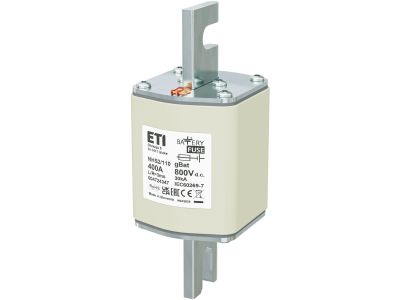

Wkładka bezpiecznikowa (topikowa) NHS2/110 400A gBat 800V DC Magazyny energii / Zaciski śrubowe S | 004724347 Eti

Alternatywny kod produktu: S2 bat/110/400A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHS2/110 o prądzie znamionowym 400 A i napięciu 800 V DC, przeznaczona do ochrony akumulatorów i magazynów energii. Charakterystyka gBat zapewnia selektywną i szybką reakcję na przeciążenia oraz zwarcia w obwodach prądu stałego, minimalizując ryzyko uszkodzenia chronionych urządzeń. Wyposażona w zaciski śrubowe S ułatwiające pewne i trwałe połączenie przewodów.

• Prąd znamionowy 400 A: Wysoka obciążalność pozwala na bezpieczną pracę w instalacjach o dużym zapotrzebowaniu mocy, np. w systemach magazynowania energii.
• Napięcie znamionowe 800 V DC: Przystosowana do pracy w obwodach prądu stałego o podwyższonym napięciu, typowym dla baterii i magazynów energii.
• Charakterystyka gBat: Specjalnie opracowana do ochrony akumulatorów – szybkie wyłączanie zwarć bez ryzyka zadziałania podczas normalnych prądów ładowania/rozładowania.
• Zaciski śrubowe S: Solidne, śrubowe połączenie przewodów zapewnia niską rezystancję styku i odporność na wibracje, co przekłada się na długotrwałą niezawodność.
• Typ obudowy NHS2/110: Kompaktowa konstrukcja dedykowana do montażu w rozłącznikach bezpiecznikowych lub podstawach NHS, ułatwiająca szybką wymianę.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Przeznaczona do stosowania w instalacjach zgodnych z normą IEC/EN 60269 (bezpieczniki niskonapięciowe) – zaleca się zapoznanie z dokumentacją techniczną producenta.

Zastosowanie

Wkładka topikowa NHS2/110 z charakterystyką gBat została zaprojektowana przede wszystkim do ochrony obwodów stałoprądowych w systemach magazynowania energii. Sprawdza się w wymagających aplikacjach, gdzie liczy się szybka i pewna reakcja na zwarcia.

• Ochrona akumulatorów litowo-jonowych i kwasowo-ołowiowych w magazynach energii (BESS).
• Zabezpieczenie obwodów DC w instalacjach fotowoltaicznych (po stronie baterii).
• Stosowanie w zasilaczach UPS i systemach awaryjnego zasilania.
• Ochrona rozdzielnic prądu stałego w przemyśle i energetyce.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany od zasilania. Wkładkę należy umieścić w dedykowanej podstawie lub rozłączniku bezpiecznikowym (np. typu NHS). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (min. 400 A) i obowiązującymi normami. Zaciski śrubowe S dokręcać momentem zalecanym przez producenta (szczegóły w karcie katalogowej). Przed rozpoczęciem prac bezwzględnie sprawdzić brak napięcia miernikiem.

FAQ

• Co oznacza oznaczenie gBat na wkładce? Charakterystyka gBat (gL/gG dla baterii) jest zoptymalizowana do ochrony akumulatorów – zapewnia wysoką selektywność i szybkie wyłączanie zwarć, jednocześnie wytrzymując normalne prądy ładowania i rozładowania bez zadziałania.
• Dlaczego napięcie znamionowe wynosi 800 V DC, a nie 1000 V? Wkładka została zaprojektowana do pracy w obwodach prądu stałego o napięciu do 800 V, co jest typowym zakresem dla magazynów energii średniej i dużej mocy. Wyższe napięcie wymagałoby innej konstrukcji.
• Jakie przewody można podłączyć do zacisków śrubowych S? Zaciski śrubowe S umożliwiają przyłączenie przewodów miedzianych o przekroju dobranym do prądu 400 A, np. szyn lub linek (zalecany przekrój min. 120–185 mm² w zależności od materiału i długości – szczegóły w dokumentacji). Należy stosować odpowiednie końcówki kablowe.
