Wkładka bezpiecznikowa (topikowa) NHS1XL 125A gBat 1100V DC Magazyny energii / Zaciski śrubowe S | 004723359 Eti

Opis i Kluczowe Cechy

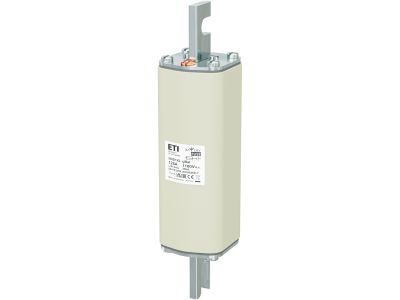

Wkładka bezpiecznikowa NHS1XL o prądzie znamionowym 125A i napięciu znamionowym 1100V DC to specjalistyczne zabezpieczenie topikowe przeznaczone do ochrony obwodów prądu stałego w systemach magazynowania energii, instalacjach fotowoltaicznych oraz akumulatorowych. Wyposażona w zaciski śrubowe S zapewnia pewne i trwałe połączenie z przewodami o dużych przekrojach. Wysoka zdolność wyłączania gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami.

• Prąd znamionowy 125A: Zapewnia ochronę obwodów DC o wysokim poborze mocy, typowych dla magazynów energii i systemów akumulatorowych.
• Napięcie znamionowe 1100V DC: Przeznaczona do pracy w instalacjach wysokonapięciowych prądu stałego, w tym w systemach fotowoltaicznych i magazynach energii.
• Zaciski śrubowe S: Umożliwiają szybki i pewny montaż przewodów o dużych przekrojach, minimalizując ryzyko poluzowania się połączenia.
• Wysoka zdolność wyłączania: Skuteczna ochrona przed zwarciami i przeciążeniami – kluczowa dla bezpieczeństwa instalacji DC.
• Zastosowanie w systemach DC: Specjalnie zaprojektowana do ochrony obwodów prądu stałego w magazynach energii, instalacjach fotowoltaicznych i akumulatorowych.

Zgodność z Normami

Wkładka bezpiecznikowa NHS1XL spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych i instalacji niskonapięciowych. Posiada oznakowanie CE oraz jest zgodna z normami dotyczącymi ochrony obwodów DC w systemach magazynowania energii.

Zastosowanie

Wkładka bezpiecznikowa NHS1XL znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony obwodów prądu stałego o wysokim napięciu i prądzie.

• Magazyny energii i systemy akumulatorowe – ochrona ogniw i obwodów ładowania/wyładowania.
• Instalacje fotowoltaiczne – zabezpieczenie stringów oraz obwodów prądu stałego.
• Systemy zasilania awaryjnego i UPS – ochrona akumulatorów i obwodów krytycznych.
• Przetwornice i falowniki – zabezpieczenie obwodów DC po stronie wejściowej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NHS1XL powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w dedykowanym gnieździe bezpiecznikowym, upewniając się, że zaciski śrubowe są dobrze dokręcone. Należy dobrać odpowiedni moment dokręcania zgodnie z dokumentacją producenta. Po montażu przeprowadzić testy izolacji i zwarciowe. Przewody muszą być odpowiednio dobrane do prądu znamionowego i napięcia systemu.

FAQ

• Do jakiego typu instalacji przeznaczona jest wkładka NHS1XL? Przeznaczona jest wyłącznie do obwodów prądu stałego (DC) o napięciu do 1100V i prądzie do 125A, w szczególności w systemach magazynowania energii, instalacjach fotowoltaicznych i akumulatorowych.
• Jakie przewody można podłączyć do zacisków śrubowych S? Zaciski śrubowe S umożliwiają podłączenie przewodów o dużych przekrojach, typowych dla instalacji wysokonapięciowych DC. Dokładne zalecenia dotyczące średnicy przewodów znajdują się w dokumentacji technicznej produktu.
• Czy wkładka może być stosowana w obwodach AC? Nie, wkładka NHS1XL jest przeznaczona wyłącznie do obwodów prądu stałego (DC). Do ochrony obwodów przemiennoprądowych (AC) należy stosować wkładki dedykowane dla AC.
