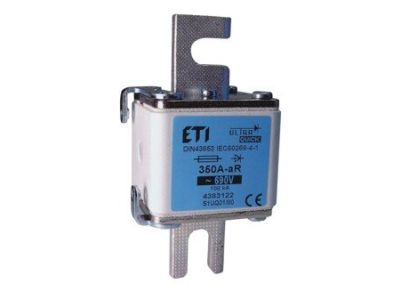

Wkładka bezpiecznikowa (topikowa) NHS1/80/M 630A aR 690V ultraszybka / Zaciski śrubowe S | 004383728 Eti

Alternatywny kod produktu: S1MUQ01/80/630A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) oznaczona symbolem NHS1/80/M to element przeznaczony do ochrony półprzewodników w instalacjach przemysłowych. Model o prądzie znamionowym 630 A i napięciu 690 V AC charakteryzuje się charakterystyką ultraszybką (aR), która zapewnia selektywne wyłączenie zwarć w układach tyrystorowych, diodowych i falowników. Wyposażona w zaciski śrubowe S gwarantuje pewne i trwałe połączenie przewodów.

• Prąd znamionowy 630 A: zdolność do przewodzenia dużych obciążeń bez ryzyka przegrzania – odpowiednia dla głównych obwodów napędów i prostowników.
• Napięcie znamionowe 690 V AC: umożliwia pracę w sieciach przemysłowych o podwyższonym napięciu, typowych dla zakładów produkcyjnych.
• Charakterystyka aR (ultraszybka): bardzo krótki czas zadziałania ogranicza prąd zwarciowy i chroni wrażliwe półprzewodniki przed uszkodzeniem termicznym.
• Zaciski śrubowe S: umożliwiają solidne mocowanie przewodów miedzianych i aluminiowych o odpowiednim przekroju, co zapewnia niską rezystancję styku.
• Oznaczenie NHS1/80/M: standardowa wielkość wkładki kompatybilna z podstawami bezpiecznikowymi tej serii – łatwa wymiana w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych do ochrony półprzewodników. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z przepisami krajowymi oraz instrukcją producenta.

Zastosowanie

Wkładka topikowa aR 630 A/690 V dedykowana jest do ochrony obwodów z elementami półprzewodnikowymi w układach energoelektronicznych. Znajduje zastosowanie tam, gdzie wymagane jest błyskawiczne odłączenie prądu zwarciowego, aby uchronić kosztowne tyrystory, diody mocy czy tranzystory IGBT.

• Ochrona tyrystorów i diod w prostownikach oraz regulatorach napięcia.
• Zabezpieczenie obwodów pośredniczących prądu stałego w falownikach i przekształtnikach.
• Stosowanie w zasilaczach impulsowych, ładowarkach akumulatorów oraz nagrzewnicach indukcyjnych.
• Zabezpieczanie gałęzi kondensatorów w bateriach korekcji współczynnika mocy.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Wkładkę osadzać w odpowiedniej podstawie bezpiecznikowej zgodnej z wymiarami NHS1. Zaciski śrubowe S dokręcać z momentem określonym w dokumentacji producenta, stosując przewody o przekroju dobranym do prądu znamionowego 630 A. Po zamknięciu obwodu sprawdzić pewność połączeń i wykonać próbny rozruch.

FAQ

• Czym różni się charakterystyka aR od gG? aR to wkładka ultraszybka przeznaczona do ochrony półprzewodników – wyłącza prąd w ułamku milisekundy. Typ gG (ogólnego zastosowania) działa wolniej i stosowany jest do zabezpieczania kabli i odbiorników liniowych. Użycie niewłaściwego typu może zniszczyć elementy półprzewodnikowe.
• Czy wkładka nadaje się do napięcia 400 V? Tak, napięcie znamionowe 690 V AC obejmuje również niższe napięcia, takie jak 230 V i 400 V. Wkładka będzie pracować bezpiecznie w tych warunkach.
• Jaki przekrój przewodu można podłączyć do zacisków śrubowych S? Producent przewiduje zaciski dla przewodów miedzianych w zakresie od 50 mm² do 240 mm² (szczegółowe dane należy sprawdzić w karcie katalogowej). Należy dobrać przekrój zgodnie z obciążalnością i zabezpieczeniem przed przegrzaniem.
