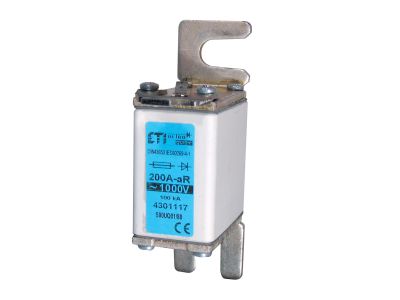

Wkładka bezpiecznikowa (topikowa) NHS00/80 200A aR 1000V ultraszybka / Zaciski śrubowe S | 004301117 Eti

Alternatywny kod produktu: S00UQ01/80/200A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHS00/80 o symbolu 004301117 to element zabezpieczający przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń. Wykonana w typie aR (ultraszybka), zapewnia bardzo krótki czas wyłączenia, co jest krytyczne dla zabezpieczenia wrażliwych odbiorników, zwłaszcza półprzewodników. Prąd znamionowy 200 A oraz napięcie 1000 V pozwalają na stosowanie w instalacjach wysokonapięciowych i o znacznym obciążeniu. Wyposażona w zaciski śrubowe S ułatwiające pewne połączenie przewodów w podstawie bezpiecznikowej.

• Prąd znamionowy 200 A: umożliwia zabezpieczenie obwodów o dużym obciążeniu bez ryzyka przedwczesnego przepalenia wkładki w warunkach normalnej pracy.
• Napięcie znamionowe 1000 V: dedykowana do instalacji przemysłowych i energetycznych pracujących przy podwyższonym napięciu, zachowując pełną izolacyjność i bezpieczeństwo.
• Charakterystyka aR (ultraszybka): gwarantuje błyskawiczne odcięcie prądu zwarciowego, minimalizując ryzyko uszkodzenia elementów półprzewodnikowych (tyrystorów, diod, modułów IGBT).
• Zaciski śrubowe S: zapewniają pewny i łatwy montaż w standardowych podstawach bezpiecznikowych NHS00/80, bez potrzeby stosowania dodatkowych narzędzi.
• Wielkość NHS00/80: kompatybilna z popularnymi seriami podstaw bezpiecznikowych, co ułatwia wymianę i modernizację istniejących układów.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla wkładek topikowych oraz oznakowana znakiem CE. Spełnia wymagania w zakresie ochrony przeciwzwarciowej i przeciążeniowej stawiane urządzeniom instalacyjnym.

Zastosowanie

Wkładka bezpiecznikowa NHS00/80 aR znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna ochrona obwodów wysokoprądowych oraz wrażliwych odbiorników. Idealnie sprawdza się w układach:

• Ochrona półprzewodnikowych układów prostownikowych, falowników i zasilaczy impulsowych.
• Zabezpieczenie obwodów prądu stałego w instalacjach fotowoltaicznych i magazynów energii.
• Ochrona silników elektrycznych z przekształtnikami częstotliwości (przemienniki częstotliwości).
• Zabezpieczenie rozdzielnic głównych i podrozdzielni w przemyśle energetycznym oraz ciężkich maszyn.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (świadectwo kwalifikacyjne). Przed przystąpieniem do prac bezwzględnie odłącz napięcie od obwodu oraz upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej (np. typ NHS00/80) z zaciskami śrubowymi, dokręcając śruby z momentem zgodnym z dokumentacją podstawy. Przekrój przewodów dobierz do prądu znamionowego 200 A oraz warunków instalacyjnych (zabezpieczenia przeciążeniowe).

FAQ

• Jaka jest różnica między wkładką aR a gG? Wkładki aR (ultraszybkie) mają znacznie krótszy czas wyłączenia niż wkładki gG (ogólnego przeznaczenia). Są przeznaczone głównie do ochrony półprzewodników, podczas gdy gG stosuje się do ogólnych obwodów silnikowych i rozdzielczych.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, wkładka aR 1000 V nadaje się do obwodów prądu stałego (DC) pod warunkiem, że napięcie DC nie przekracza wartości znamionowej. Dla układów DC zaleca się sprawdzenie zdolności wyłączania dla prądu stałego w karcie katalogowej.
• Jakie są wymiary wkładki NHS00/80? Wkładka jest przystosowana do standardowych podstaw bezpiecznikowych wielkości NHS00/80 (tzw. NH 00/80). Dokładne wymiary gabarytowe znajdują się w specyfikacji technicznej producenta.
