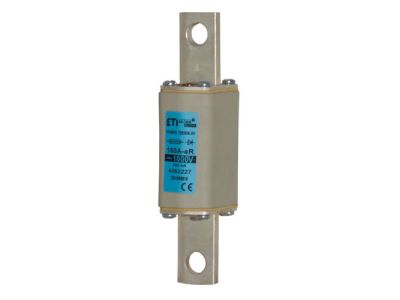

Wkładka bezpiecznikowa (topikowa) NHS0/108/M10 16A aR 1000V ultraszybka / Zaciski śrubowe 0 | 004362217 Eti

Alternatywny kod produktu: M0 UQ/108/M10/16A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHS0/108/M10 o prądzie znamionowym 16 A i napięciu 1000 V charakteryzuje się ultraszybką charakterystyką wyłączania aR. Dzięki temu doskonale nadaje się do ochrony wrażliwych elementów półprzewodnikowych przed przepięciami i zwarciami. Wyposażono ją w zaciski śrubowe umożliwiające pewne i trwałe połączenie przewodów. Symbol katalogowy: 004362217.

• Prąd znamionowy 16 A: Umożliwia pracę w obwodach o umiarkowanym obciążeniu przy jednoczesnym szybkim wyłączeniu w przypadku przekroczenia wartości krytycznej.
• Napięcie znamionowe 1000 V: Gwarantuje bezpieczne działanie w instalacjach wysokiego napięcia stałego i przemiennego (AC/DC).
• Charakterystyka aR (ultraszybka): Zapewnia niemal natychmiastowe odcięcie prądu zwarciowego, chroniąc diody, tyrystory, tranzystory i inne elementy półprzewodnikowe przed uszkodzeniem.
• Zaciski śrubowe: Ułatwiają bezpieczny montaż i demontaż w podstawach bezpiecznikowych, minimalizując ryzyko luzowania się połączeń.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i niezawodność przy prawidłowym zastosowaniu.

Zastosowanie

Ultraszybka wkładka topikowa aR przeznaczona jest przede wszystkim do ochrony układów energoelektronicznych i instalacji, w których kluczowe jest szybkie przerwanie przepływu prądu. Sprawdza się między innymi w:

• Ochronie półprzewodników mocy (diody, tyrystory, tranzystory IGBT) w przekształtnikach, falownikach i zasilaczach.
• Zabezpieczaniu obwodów DC w instalacjach fotowoltaicznych, magazynów energii oraz pojazdów elektrycznych.
• Automatyce przemysłowej i sterownikach PLC wymagających krótkiego czasu zadziałania bezpiecznika.
• Obwodach sterowania, w których występują styczniki i przekaźniki półprzewodnikowe.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej (np. na szynie TH35), a przewody przykręcić do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 16 A oraz warunków zwarciowych w obwodzie.

FAQ

• Co oznacza charakterystyka aR? aR (accompanying rapid) to typ bezpiecznika ultraszybkiego, przeznaczonego do ochrony półprzewodników. Działa znacznie szybciej niż bezpieczniki gG/gL, dzięki czemu minimalizuje ryzyko uszkodzenia wrażliwych elementów elektronicznych.
• Czy tę wkładkę można stosować w obwodach prądu przemiennego? Tak, napięcie znamionowe 1000 V dotyczy zarówno prądu stałego, jak i przemiennego – należy jednak zawsze sprawdzić parametry zwarciowe sieci oraz specyfikację podstawy bezpiecznikowej.
• Jak sprawdzić, czy wkładka jest przepalona? Wkładka topikowa nie posiada wskaźnika stanu. Aby upewnić się, że jest sprawna, należy zdemontować ją z podstawy (po odłączeniu napięcia) i sprawdzić ciągłość miernikiem rezystancji.
