Wkładka bezpiecznikowa (topikowa) NHS0/108/M10 160A aR 1000V ultraszybka / Zaciski śrubowe 0 | 004362227 Eti

Alternatywny kod produktu: M0 UQ/108/M10/160A/1000V

Opis i Kluczowe Cechy

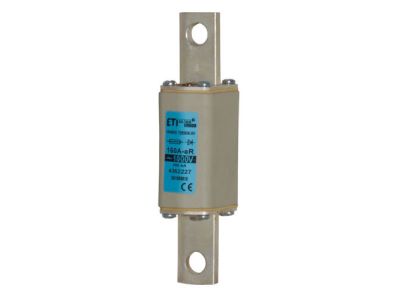

Wkładka bezpiecznikowa topikowa (wkładka topikowa) oznaczona symbolem 004362227, model NHS0/108/M10, to element zabezpieczający klasy aR o prądzie znamionowym 160 A i napięciu znamionowym 1000 V AC/DC. Dzięki ultraszybkiej charakterystyce wyłączenia zapewnia skuteczną ochronę wrażliwych urządzeń, takich jak półprzewodniki, przed skutkami zwarć i przeciążeń. Wyposażona w zaciski śrubowe ułatwiające pewne połączenie w obwodzie.

• Prąd znamionowy 160 A: gwarantuje bezpieczną pracę w obwodach o wysokim obciążeniu prądowym, minimalizując ryzyko przegrzania elementów instalacji.
• Napięcie znamionowe 1000 V: pozwala na stosowanie zarówno w instalacjach niskiego, jak i podwyższonego napięcia stałego i przemiennego.
• Charakterystyka aR (ultraszybka): zapewnia niemal natychmiastowe przerwanie obwodu w przypadku zwarcia, chroniąc kosztowne półprzewodniki i układy elektroniczne.
• Zaciski śrubowe: umożliwiają trwałe i łatwe podłączenie przewodów o odpowiednim przekroju, bez ryzyka poluzowania podczas pracy.
• Konstrukcja wkładki topikowej: wysoka powtarzalność parametrów wyłączenia oraz odporność na starzenie i czynniki środowiskowe (w zakresie temperatury pracy zgodnej z danymi producenta).

Zgodność z Normami

Wkładka bezpiecznikowa NHS0/108/M10 jest zaprojektowana i produkowana zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw unijnych, co potwierdza oznaczenie CE. Przeznaczona do stosowania w układach zgodnych z ogólnymi zasadami instalacji elektrycznych (normy DIN, IEC). Ze względu na brak w źródle konkretnych numerów norm, przed zastosowaniem w aplikacjach wymagających szczególnych certyfikatów należy sprawdzić aktualną dokumentację techniczną producenta.

Zastosowanie

Dzięki ultraszybkiej charakterystyce aR wkładka ta znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona wrażliwych elementów przed skutkami zwarć:

• Ochrona półprzewodników mocy (tyrystory, tranzystory IGBT, diody) w prostownikach, falownikach i przekształtnikach.
• Zabezpieczenie układów zasilania awaryjnego (UPS) oraz baterii kondensatorów.
• Stosowana w rozdzielnicach przemysłowych i szafach sterowniczych do ochrony torów prądowych o napięciu do 1000 V.
• Instalacje fotowoltaiczne (DC) oraz układy napędów prądu stałego wymagające szybkiego odcięcia prądu zwarciowego.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed jakimikolwiek pracami bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę należy instalować w odpowiednim uchwycie lub podstawie bezpiecznikowej (np. typu NHS), zapewniając prawidłowy styk. Przekrój przewodów dobrać do prądu znamionowego 160 A oraz warunków zwarciowych. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (brak wartości w danych – stosować ogólne zasady dla połączeń śrubowych miedzianych). Nie używać wkładek uszkodzonych, przepalonych lub o niepewnym pochodzeniu.

FAQ

• Co oznacza symbol aR na wkładce? aR to oznaczenie charakterystyki bezpiecznika – jest to wkładka o zakresie prądowym częściowym (nie pełnozakresowa) przeznaczona głównie do ochrony półprzewodników. Charakteryzuje się bardzo krótkim czasem wyłączenia przy prądach zwarciowych (ultraszybka).
• Czy ta wkładka nadaje się do ochrony obwodów silnikowych? Nie jest zalecana. Charakterystyka aR jest zbyt szybka dla silników (może powodować nieuzasadnione wyłączenia podczas rozruchu). Do ochrony silników stosuje się bezpieczniki o charakterystyce aM (do obciążeń silnikowych) lub gG (ogólnego przeznaczenia).
• Jaki jest stopień ochrony IP tej wkładki? Wkładka topikowa jako element wewnętrzny nie posiada własnego stopnia IP. Stopień ochrony zapewnia obudowa lub uchwyt, w którym jest zamontowana. Typowo dla rozdzielnic wewnętrznych jest to IP20, ale załączona dokumentacja podstawy bezpiecznikowej może podać wyższe wartości.
