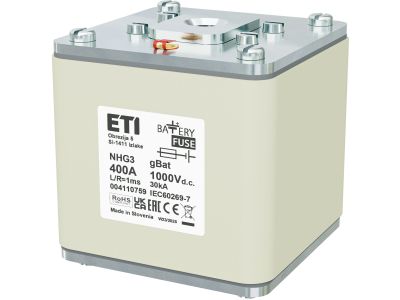

Wkładka bezpiecznikowa (topikowa) NHG3 400A gBat 1000V DC Magazyny energii | 004110759 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHG3 400A 1000V DC gBat to wysokowytrzymałe urządzenie topikowe przeznaczone do ochrony obwodów stałoprądowych w systemach magazynowania energii, instalacjach fotowoltaicznych oraz akumulatorowych. Charakteryzuje się zdolnością gaszenia łuku elektrycznego w środowisku DC, co zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Przeznaczona do montażu w podstacjach, falownikach oraz skrzynkach rozdzielczych DC.

• Prąd znamionowy 400A: Zapewnia ochronę głównych obwodów DC w magazynach energii i systemach PV o wysokim poborze mocy.
• Napięcie znamionowe 1000V DC: Optymalna wartość dla instalacji fotowoltaicznych i magazynów energii, gdzie wymagane są wysokie napięcia stałoprądowe.
• Zdolność gaszenia łuku DC: Specjalna konstrukcja topika minimalizuje ryzyko powstawania trwałego łuku elektrycznego w obwodach stałoprądowych.
• Klasa gBat: Przeznaczona do ochrony akumulatorów i systemów magazynowania energii – kompatybilna z najnowszymi rozwiązaniami bateryjnymi.
• Obudowa NHG3: Standardowy rozmiar umożliwiający montaż w istniejących podstacjach i skrzynkach rozdzielczych DC.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-6 oraz posiada oznaczenie CE. Przeznaczona do stosowania w systemach zgodnych z dyrektywami unijnymi dotyczącymi bezpieczeństwa instalacji elektrycznych w środowisku DC.

Zastosowanie

Wkładka bezpiecznikowa NHG3 400A 1000V DC gBat znajduje zastosowanie w ochronie krytycznych obwodów stałoprądowych, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Magazyny energii i systemy fotowoltaiczne – ochrona łańcuchów baterii i falowników.
• Inwertery i przetwornice DC/AC w instalacjach hybrydowych.
• Rozdzielnice DC w obiektach przemysłowych i komercyjnych zasilanych z magazynów energii.
• Systemy zasilania awaryjnego (UPS) z akumulatorami wysokonapięciowymi.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do pracy przy instalacjach DC. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wkładkę należy montować w dedykowanym gnieździe NHG3, dbając o odpowiednie dokręcenie styków w celu zapewnienia niskiej rezystancji połączenia. Po montażu zaleca się przeprowadzenie testu izolacyjnego. Unikać montażu w środowiskach wilgotnych lub zapylonych bez dodatkowej obudowy.

FAQ

• Czy wkładka NHG3 400A 1000V DC jest kompatybilna z systemami 48V? Tak, wkładka może być stosowana w systemach niskiego napięcia DC, jednak jej głównym przeznaczeniem są instalacje wysokonapięciowe 1000V DC, typowe dla magazynów energii i fotowoltaiki.
• Jakie jest maksymalne napięcie DC, przy którym można stosować tę wkładkę? Maksymalne napięcie znamionowe wynosi 1000V DC – przekroczenie tej wartości może prowadzić do uszkodzenia wkładki i zagrożenia zwarciowego.
• Czy wkładka posiada zabezpieczenie przeciwłukowe? Tak, specjalna konstrukcja topika zapewnia zdolność gaszenia łuku elektrycznego w obwodach stałoprądowych, co minimalizuje ryzyko uszkodzeń i pożaru.
