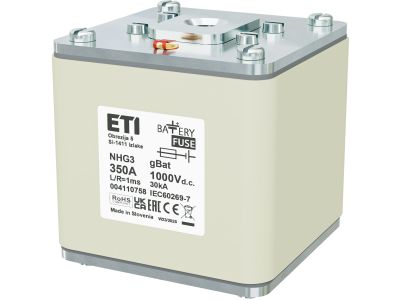

Wkładka bezpiecznikowa (topikowa) NHG3 350A gBat 1000V DC Magazyny energii | 004110758 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHG3 350A 1000V DC to wysokiej jakości element zabezpieczający obwody prądu stałego w systemach magazynowania energii, akumulatorach oraz instalacjach fotowoltaicznych. Przeznaczona do współpracy z nożami bezpiecznikowymi NH, charakteryzuje się wysokim prądem znamionowym i napięciem probierczym 1000V DC, gwarantując skuteczną ochronę przed przeciążeniami i zwarciami.

• Prąd znamionowy 350A: Zapewnia skuteczną ochronę obwodów o dużym poborze mocy, typowych dla magazynów energii i dużych akumulatorów.
• Napięcie probiercze 1000V DC: Przeznaczona do pracy w systemach wysokiego napięcia stałego, gdzie wymagana jest izolacja o podwyższonej wytrzymałości.
• Typ NHG3: Standardowe rozwiązanie kompatybilne z nożami bezpiecznikowymi NH, ułatwiające montaż i wymianę w szafach rozdzielczych.
• Zastosowanie w systemach DC: Idealna do ochrony falowników, przetwornic, regulatorów ładowania i innych urządzeń w instalacjach magazynowania energii.
• Wysoka niezawodność: Wykonana z materiałów o podwyższonej trwałości, odporna na wstrząsy i warunki środowiskowe typowe dla instalacji przemysłowych.

Zgodność z Normami

Wkładka NHG3 350A 1000V DC spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwpożarowej w instalacjach niskiego i średniego napięcia. Posiada certyfikację CE oraz jest zgodna z normami IEC 60269 i VDE 0636.

Zastosowanie

Wkładka bezpiecznikowa NHG3 350A 1000V DC znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony obwodów prądu stałego o wysokim napięciu.

• Magazyny energii i systemy akumulatorowe – ochrona głównych obwodów wyjściowych.
• Instalacje fotowoltaiczne – zabezpieczenie stringów modułów PV przed zwarciami.
• Falowniki i przetwornice – ochrona przed przeciążeniami po stronie DC.
• Stacje ładowania pojazdów elektrycznych – zabezpieczenie obwodów zasilania akumulatorów.
• Przemysłowe systemy magazynowania energii – ochrona obwodów o dużym prądzie ciągłym.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w odpowiednim nożu bezpiecznikowym NH, dokładnie dociskając, aby zapewnić stabilny kontakt elektryczny. Przed montażem należy sprawdzić, czy prąd znamionowy wkładki odpowiada wymaganiom instalacji. Po zamontowaniu należy przeprowadzić test zwarciowy i potwierdzić poprawność działania zabezpieczenia. Demontaż przeprowadzać wyłącznie po odłączeniu zasilania.

FAQ

• Czy wkładkę NHG3 350A można stosować w instalacjach AC? Nie, jest przeznaczona wyłącznie do obwodów prądu stałego (DC) ze względu na konstrukcję i parametry napięciowe.
• Jaki jest maksymalny prąd zwarciowy, jaki może wytrzymać wkładka? Maksymalny prąd zwarciowy nie został określony w danych produktu – sprawdź dokumentację techniczną lub kartę katalogową producenta przed montażem.
• Czy wkładka posiada oznaczenie gBat? Tak, oznaczenie gBat wskazuje, że jest przeznaczona do ochrony akumulatorów i systemów magazynowania energii w instalacjach DC.
