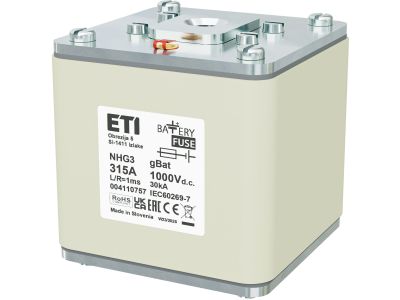

Wkładka bezpiecznikowa (topikowa) NHG3 315A gBat 1000V DC Magazyny energii | 004110757 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHG3 315A gBat 1000V DC to wysokonapięciowy element zabezpieczający dedykowany do ochrony obwodów prądu stałego w systemach magazynowania energii, akumulatorach oraz instalacjach fotowoltaicznych. Przeznaczona do pracy w napięciu 1000V DC, charakteryzuje się wysoką zdolnością wyłączania zwarć, co gwarantuje bezpieczeństwo cennych komponentów układu.

• Prąd znamionowy 315A: Zapewnia skuteczną ochronę obwodów o dużym obciążeniu, typowych dla magazynów energii i akumulatorów wysokiego napięcia.
• Napięcie robocze 1000V DC: Przystosowana do pracy w systemach wysokonapięciowych, w których wymagana jest niezawodna izolacja i odporność na napięcia łączeniowe.
• Typ gBat: Specjalistyczna konstrukcja dla systemów prądu stałego, minimalizująca ryzyko zwarcia i uszkodzenia chronionych urządzeń.
• Obudowa NHG3: Standardowy wymiar umożliwiający montaż w dedykowanych podstawach bezpiecznikowych, kompatybilnych z systemami DC.
• Zdolność wyłączania zwarć: Wysoka zdolność przerwania prądów zwarciowych chroni instalację przed awariami i pożarami.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dotyczących bezpieczeństwa w instalacjach wysokonapięciowych prądu stałego. Została zaprojektowana zgodnie z dyrektywami UE i posiada oznakowanie CE. Spełnia również wymogi norm instalacyjnych dla systemów magazynowania energii.

Zastosowanie

Wkładka bezpiecznikowa NHG3 315A gBat 1000V DC znajduje zastosowanie w miejscach wymagających niezawodnej ochrony obwodów prądu stałego o wysokim napięciu.

• Ochrona akumulatorów w systemach magazynowania energii (ESS) oraz elektrowniach słonecznych i wiatrowych.
• Zabezpieczenie obwodów DC w stacjach ładowania pojazdów elektrycznych.
• Ochrona falowników i przetwornic w instalacjach fotowoltaicznych.
• Stosowanie w szafach rozdzielczych i skrzynkach bezpiecznikowych dedykowanych dla systemów wysokonapięciowych DC.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy montować w dedykowanej podstawie NHG3, dbając o prawidłowe dokręcenie styków. Upewnić się, że baza jest wolna od zanieczyszczeń i wilgoci. Podczas montażu stosować odpowiednie środki ochrony indywidualnej, a po zakończeniu pracy przeprowadzić testy izolacji i ciągłości obwodu.

FAQ

• Czy wkładka NHG3 315A gBat nadaje się do pracy w systemach AC? Nie, wkładka jest dedykowana wyłącznie do obwodów prądu stałego (DC). Do zabezpieczenia obwodów przemiennych należy stosować wkładki przeznaczone do AC.
• Jakie jest maksymalne napięcie pracy wkładki? Wkładka pracuje w napięciu do 1000V DC, co czyni ją odpowiednią do większości systemów magazynowania energii i instalacji fotowoltaicznych.
• Czy wkładka wymaga specjalnej podstawy? Tak, wkładka NHG3 315A gBat jest przeznaczona do montażu w podstawie typu NHG3. Upewnij się, że baza jest kompatybilna z systemem DC i posiada odpowiednią zdolność wyłączania.
