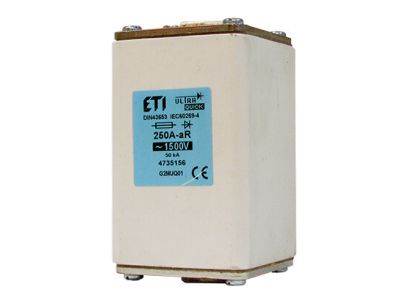

Wkładka bezpiecznikowa (topikowa) NHG2/M 250A aR 1500V ultraszybka | 004735156 Eti

Alternatywny kod produktu: G2MUQ01/250A/1500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHG2/M o symbolu 004735156 to ultraszybka wkładka w rozmiarze NH2, przeznaczona do ochrony półprzewodników. Prąd znamionowy 250 A i napięcie 1500 V pozwalają na bezpieczne zabezpieczenie obwodów wysokonapięciowych DC, gdzie kluczowe jest szybkie ograniczenie prądu zwarciowego. Dzięki charakterystyce aR (zakres ochrony półprzewodników) urządzenie minimalizuje ryzyko uszkodzenia diod, tyrystorów czy modułów IGBT.

• Prąd znamionowy 250 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu przy zachowaniu odpowiedniego marginesu przed wyzwoleniem termicznym.
• Napięcie znamionowe 1500 V: dedykowane do systemów stałoprądowych wysokiego napięcia, np. w energoelektronice i magazynach energii.
• Charakterystyka aR (ultraszybka): pozwala na przerwanie prądu zwarciowego w czasie poniżej 1 ms, chroniąc wrażliwe elementy półprzewodnikowe przed przepięciami i destrukcją.
• Budowa nożowa NH2 (NHG2/M): ułatwia montaż i wymianę w standardowych podstawach bezpiecznikowych, zapewniając pewny styk elektryczny.
• Wysoka zdolność wyłączania zwarć: konstrukcja topikowa gwarantuje bezpieczne rozłączenie nawet przy wysokich prądach błędów.

Zgodność z Normami

Wkładka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. W zastosowaniach przemysłowych spełnia wymagania dla ochrony półprzewodników (charakterystyka aR).

Zastosowanie

Dzięki ultraszybkiej charakterystyce aR wkładka NHG2/M 250 A 1500 V jest przeznaczona przede wszystkim do ochrony układów energoelektroniki, w których występują elementy wrażliwe na przeciążenia i zwarcia.

• Ochrona półprzewodników w prostownikach i falownikach (diody, tyrystory, tranzystory IGBT).
• Zabezpieczenie obwodów DC w systemach magazynowania energii (baterie, superkondensatory).
• Stosowanie w zasilaczach awaryjnych UPS oraz przetwornicach częstotliwości.
• Ochrona linii prądu stałego w instalacjach fotowoltaicznych i trakcyjnych (np. metra, tramwaje).

Wskazówki Montażowe

Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej (np. NH2) zamontowanej na szynie TH35. Dokręć śruby mocujące momentem zgodnym z dokumentacją podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 250 A. Pamiętaj o użyciu odpowiednich narzędzi i środków ochrony osobistej.

FAQ

• Czy wkładka NHG2/M nadaje się do ochrony silników? Nie – charakterystyka aR jest optymalizowana do ochrony półprzewodników, nie do zabezpieczania silników (wymagana jest charakterystyka gG lub aM).
• Jaki jest stopień ochrony samej wkładki? Stopień ochrony zależy od zastosowanej podstawy; sama wkładka nie ma określonego IP, ale typowe podstawy zapewniają IP20.
• Czy wkładkę można stosować w obwodach prądu przemiennego (AC)? Producent podaje napięcie 1500 V – wkładka jest przeznaczona głównie do obwodów DC. W przypadku AC może być stosowana, ale wymagana jest weryfikacja z dokumentacją techniczną, gdyż zdolność wyłączania może być inna.
