Wkładka bezpiecznikowa (topikowa) NHG1/M 550A aR 690V ultraszybka | 004743627 Eti

Alternatywny kod produktu: G1MUQ02/550A/690V

Opis i Kluczowe Cechy

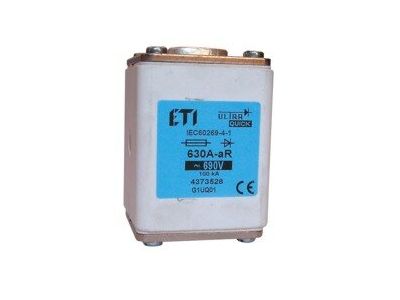

Wkładka bezpiecznikowa (topikowa) NHG1/M aR o prądzie znamionowym 550 A i napięciu 690 V AC to ultraszybki element zabezpieczający przeznaczony do ochrony półprzewodników w układach energoelektronicznych. Charakterystyka aR (Accompanying semiconductor fuse) gwarantuje bardzo krótki czas wyłączenia w przypadku zwarcia, co minimalizuje ryzyko uszkodzenia kosztownych elementów półprzewodnikowych, takich jak diody, tyrystory czy tranzystory IGBT. Symbol 004743627.

• Prąd znamionowy 550 A: Umożliwia bezpieczne zabezpieczanie obwodów o dużym obciążeniu prądowym, zapewniając rezerwę obciążalności bez ryzyka nieuzasadnionego zadziałania.
• Napięcie znamionowe 690 V AC: Dostosowany do sieci trójfazowych o napięciu 690 V oraz obwodów DC o odpowiednim napięciu, co czyni go uniwersalnym elementem w zastosowaniach przemysłowych.
• Charakterystyka aR (ultraszybka): Zapewnia ekstremalnie krótki czas wyłączenia zwarć, chroniąc półprzewodniki przed termicznym i dynamicznym przeciążeniem wynikającym z prądu zwarciowego.
• Typ NHG1/M: Kompatybilny z podstawami bezpiecznikowymi serii NH o rozmiarze 1, przeznaczonymi do montażu w rozdzielnicach i szafach sterowniczych.
• Wysoka zdolność wyłączania prądów zwarciowych: Skutecznie przerywa prądy zwarciowe o dużej wartości, zapewniając bezpieczeństwo instalacji i personelu.

Zgodność z Normami

Wkładka spełnia wymogi europejskich norm bezpieczeństwa dla wyrobów elektrotechnicznych oraz jest opatrzona certyfikatem CE. Konstrukcja odpowiada standardowi DIN dla bezpieczników przemysłowych typu NH, co gwarantuje powtarzalne parametry wyłączania i kompatybilność mechaniczną.

Zastosowanie

Dzięki charakterystyce aR i wysokiej obciążalności prądowej wkładka znajduje zastosowanie w newralgicznych układach energoelektronicznych wymagających szybkiej i pewnej ochrony.

• Ochrona półprzewodników (prostowników, tyrystorów, tranzystorów mocy) w przekształtnikach częstotliwości i zasilaczach impulsowych.
• Zabezpieczanie obwodów zasilania w prostownikach trakcyjnych i układach DC o wysokiej dynamice obciążeń.
• Stosowanie w szafach sterowniczych i rozdzielnicach przemysłowych jako element ochrony przed skutkami zwarć w gałęziach półprzewodnikowych.
• Zabezpieczanie obwodów pomocniczych w układach automatyki budynkowej o podwyższonych wymaganiach dotyczących selektywności i szybkości wyłączenia.

Wskazówki Montażowe

Montaż i wymianę wkładki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej typu NH (zgodnej z rozmiarem NH1/G1) zamontowanej na szynie TH35 lub płycie montażowej. Moment dokręcania śrub mocujących podstawę oraz przewodów należy dobrać zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu. Przed uruchomieniem sprawdź prawidłowość osadzenia wkładki i brak uszkodzeń obudowy.

FAQ

• Czy ta wkładka nadaje się do ochrony półprzewodników? Tak, charakterystyka aR (Accompanying semiconductor fuse) jest specjalnie zaprojektowana do ochrony elementów półprzewodnikowych przed skutkami zwarć i przeciążeń. Zapewnia bardzo krótki czas wyłączenia, niezbędny do ograniczenia energii przepływającej przez półprzewodnik.
• Jakie jest napięcie znamionowe i czy można ją stosować w obwodach DC? Napięcie znamionowe wynosi 690 V AC. W przypadku obwodów prądu stałego należy sprawdzić parametry DC podane przez producenta w karcie katalogowej – standardowo wkładki NH o napięciu AC mogą być stosowane w obwodach DC przy niższym napięciu z uwagi na charakterystykę gaszenia łuku.
• Czy wkładka pasuje do standardowych podstaw bezpiecznikowych NH? Tak, typ NHG1/M odpowiada rozmiarowi NH1 (zgodnie z oznaczeniem G1/M). Pasuje do podstaw bezpiecznikowych NH o tym samym rozmiarze, montowanych na szynie TH35.
