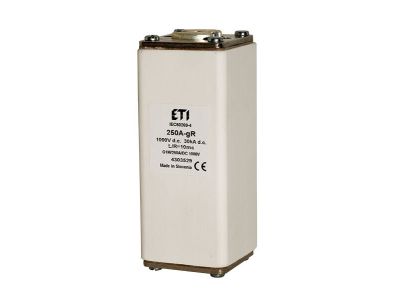

Wkładka bezpiecznikowa (topikowa) NHG1 250A gR 1000V DC do ochrony falowników trakcyjnych | 004303532 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHG1 250A gR 1000V DC to specjalistyczny element zabezpieczający falowniki trakcyjne i układy prądu stałego (DC) przed skutkami zwarć i przeciążeń. Charakteryzuje się wysoką zdolnością wyłączania zwarciowego (gR) oraz napięciem znamionowym 1000V DC, co czyni ją idealnym rozwiązaniem dla wymagających aplikacji trakcyjnych i przemysłowych.

• Prąd znamionowy 250A: Zapewnia odpowiednią ochronę dla falowników o dużym zapotrzebowaniu mocy w układach trakcyjnych.
• Napięcie znamionowe 1000V DC: Przystosowana do pracy w instalacjach wysokiego napięcia prądu stałego, charakterystycznych dla trakcji kolejowej i przemysłu.
• Charakterystyka gR: Wysoka zdolność wyłączania zwarciowego – szybka reakcja na zwarcia chroni układ przed uszkodzeniami.
• Przeznaczona do falowników trakcyjnych: Specjalistyczne rozwiązanie dla układów napędowych w pojazdach szynowych i aplikacjach przemysłowych.
• Bezpieczeństwo eksploatacji: Spełnia rygorystyczne wymagania dotyczące ochrony obwodów DC w warunkach wysokiego obciążenia.

Zgodność z Normami

Wkładka bezpiecznikowa NHG1 250A gR 1000V DC jest zgodna z europejskimi normami bezpieczeństwa dla urządzeń elektrycznych. Posiada oznaczenie CE, potwierdzające spełnienie wymagań dyrektyw unijnych dotyczących ochrony obwodów prądu stałego.

Zastosowanie

Wkładki bezpiecznikowe NHG1 znajdują zastosowanie w instalacjach wymagających niezawodnej ochrony obwodów prądu stałego, szczególnie w układach trakcyjnych i przemysłowych.

• Ochrona falowników trakcyjnych w pojazdach szynowych (pociągi, tramwaje).
• Zabezpieczenie układów napędowych w przemyśle (napędy silników DC, falowniki solarne).
• Ochrona obwodów baterii trakcyjnych i magazynów energii.
• Stosowanie w infrastrukturze ładowania pojazdów elektrycznych (stacje ładowania DC).

Wskazówki Montażowe

Montaż wkładek bezpiecznikowych NHG1 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie wyłączonym napięciu zasilania. Wkładkę należy umieścić w dedykowanym gnieździe bezpiecznikowym NH, upewnić się o prawidłowym osadzeniu i dokręceniu. Przed montażem sprawdzić zgodność parametrów wkładki z wymaganiami instalacji (prąd znamionowy, napięcie, charakterystyka). Unikać jakiegokolwiek uszkodzenia mechanicznego wkładki. Wymiana powinna odbywać się wyłącznie przy odłączonym zasilaniu.

FAQ

• Czy wkładka NHG1 250A gR nadaje się do instalacji AC? Nie, wkładka jest zaprojektowana wyłącznie do ochrony obwodów prądu stałego (DC) o napięciu do 1000V.
• Jaka jest zdolność wyłączania zwarciowego tej wkładki? Charakterystyka gR oznacza wysoką zdolność wyłączania zwarciowego, odpowiednią do ochrony układów o dużym prądzie zwarciowym.
• Czy wkładka może być stosowana w standardowych rozdzielnicach? Tak, wkładki NHG1 są kompatybilne z gniazdami bezpiecznikowymi typu NH, powszechnie stosowanymi w rozdzielnicach przemysłowych.
