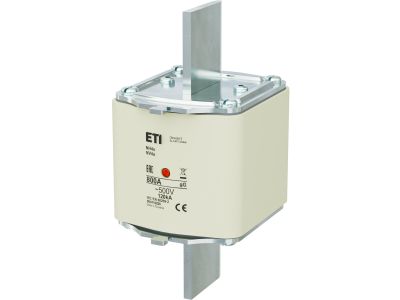

Wkładka bezpiecznikowa (topikowa) NH4a/MI 800A gG 500V zwłoczna | 004176028 Eti

Alternatywny kod produktu: NH4a gG 800A/500V SI

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a/MI o prądzie znamionowym 800 A i napięciu 500 V, charakteryzująca się zwłoczną charakterystyką gG. Przeznaczona do zabezpieczania przewodów i urządzeń przed skutkami zwarć oraz przeciążeń w instalacjach przemysłowych i energetycznych. Wysoka wartość prądu 800 A pozwala na stosowanie w obwodach o bardzo dużym obciążeniu, zapewniając selektywność i pewność działania.

• Prąd znamionowy 800 A: umożliwia bezpieczną pracę w ciężkich obwodach odbiorczych, bez ryzyka przedwczesnego wyzwolenia przy prądach rozruchowych.
• Napięcie znamionowe 500 V AC: gwarantuje niezawodną izolację w sieciach niskiego napięcia przemysłowego.
• Charakterystyka gG (zwłoczna): zapobiega wyzwalaniu podczas krótkotrwałych przeciążeń (np. rozruch silników), jednocześnie skutecznie odcinając zwarcia.
• Wielkość NH4a: kompatybilna z dedykowanymi podstawami bezpiecznikowymi i rozłącznikami NH, ułatwia wymianę i zapewnia standardowy montaż.
• Topikowa konstrukcja: wysoka zdolność wyłączania zwarć, pewne odcięcie obwodu w razie awarii.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z ogólnie obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami dla wkładek topikowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i charakterystyce gG wkładka znajduje zastosowanie w obwodach wymagających selektywnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i energetycznych.
• Ochrona transformatorów, silników dużych mocy oraz innych odbiorników o wysokim prądzie rozruchowym.
• Stosowanie w systemach dystrybucji energii w zakładach produkcyjnych, centrach danych i obiektach infrastruktury.
• Jako element zabezpieczający w rozłącznikach bezpiecznikowych NH dla zapewnienia selektywności i ciągłości zasilania.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono odłączone. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej, zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych oraz moment dokręcania styków muszą być dobrane do prądu znamionowego i specyfikacji podstawy.

FAQ

• Czy ta wkładka nadaje się do ochrony silników? Tak, charakterystyka gG (zwłoczna) jest odpowiednia do zabezpieczania silników, ponieważ wytrzymuje krótkotrwałe prądy rozruchowe, a jednocześnie skutecznie przerywa zwarcia.
• Jaka jest zdolność wyłączania zwarć? Dokładna wartość nie została podana w karcie katalogowej, jednak wkładki topikowe NH charakteryzują się wysoką zdolnością wyłączania, typowo do kilkudziesięciu kA – sprawdź dokumentację techniczną konkretnego modelu.
• Czy można stosować tę wkładkę w sieci trójfazowej? Tak, przy zachowaniu napięcia znamionowego 500 V AC. Należy jednak dobrać wkładki do wszystkich faz i zapewnić odpowiednią koordynację selektywności.
