Wkładka bezpiecznikowa (topikowa) NH4a/MI 1500A gG 500V zwłoczna | 004176032 Eti

Alternatywny kod produktu: NH4a gG 1500A/500V SI

Opis i Kluczowe Cechy

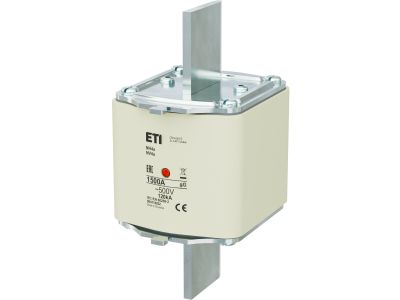

Wkładka bezpiecznikowa (topikowa) NH4a/MI o symbolu 004176032 przeznaczona jest do zabezpieczania obwodów o wysokim prądzie znamionowym. Model o prądzie 1500 A przy napięciu 500 V AC i charakterystyce zwłocznej gG zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych i komercyjnych. Wielkość NH4a umożliwia stosowanie w standardowych rozłącznikach i podstawach bezpiecznikowych.

• Prąd znamionowy 1500 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, eliminując ryzyko przegrzania i przepalenia wkładki przy normalnej eksploatacji.
• Napięcie znamionowe 500 V AC: gwarantuje niezawodną izolację i działanie w sieciach niskiego napięcia o podwyższonym napięciu roboczym.
• Charakterystyka gG (zwłoczna): zapewnia odporność na krótkotrwałe przeciążenia występujące przy rozruchu silników, transformatorów czy innych odbiorników o dużym prądzie początkowym.
• Wielkość NH4a/MI: kompatybilna z powszechnie stosowanymi podstawami i rozłącznikami bezpiecznikowymi NH, co ułatwia wymianę i modernizację istniejących rozdzielnic.
• Zwłoczny czas zadziałania: redukuje ryzyko niepotrzebnych wyłączeń w przypadku chwilowych przeciążeń, poprawiając ciągłość dostaw energii.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa i funkcjonalności stawiane aparaturze ochronnej w instalacjach elektrycznych. Dokładne numery norm dostępne są w dokumentacji technicznej producenta dostępnej na życzenie.

Zastosowanie

Wkładka NH4a/MI 1500 A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka zdolność zwarciowa i ochrona przed długotrwałymi przeciążeniami w obwodach o dużym poborze prądu. Sprawdzi się w następujących scenariuszach:

• Zabezpieczenie kabli zasilających i szyn zbiorczych w rozdzielnicach głównych i przemysłowych.
• Ochrona silników elektrycznych dużych mocy, transformatorów oraz baterii kondensatorów przed zwarciami i przeciążeniami.
• Stosowanie w instalacjach komercyjnych i przemysłowych, gdzie wymagana jest charakterystyka zwłoczna, np. w systemach HVAC, pompach i sprężarkach.
• Jako zabezpieczenie wejściowe w rozdzielnicach budynków użyteczności publicznej, hal produkcyjnych i magazynów.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac eksploatacyjnych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Wkładkę należy montować w dedykowanej podstawie lub rozłączniku bezpiecznikowym NH – nie stosować bez podstawy. Przekrój przewodów oraz moment dokręcenia połączeń muszą być zgodne z dokumentacją techniczną producenta podstawy. Przed załączeniem napięcia sprawdź poprawność osadzenia wkładki i stan styków.

FAQ

• Co oznacza charakterystyka gG w tej wkładce? Charakterystyka gG (zwłoczna) oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia – jest przeznaczona do ogólnego stosowania, zwłaszcza do zabezpieczania kabli i urządzeń o prądzie rozruchowym wyższym od znamionowego.
• Jaka jest różnica między wkładką NH4a a NH4? Oznaczenie NH4a/MI odnosi się do konkretnej wielkości mechanicznej i zdolności zwarciowej – jest kompatybilna z podstawami NH4, ale należy zawsze sprawdzić zgodność z dokumentacją techniczną danego rozłącznika.
• Czy wkładkę można stosować w instalacjach z napięciem 230 V AC? Tak, wkładka jest przystosowana do napięcia do 500 V AC, więc w obwodach 230 V AC pracuje z dużym zapasem bezpieczeństwa. Zawsze należy dobrać prąd wkładki do rzeczywistego obciążenia i przekroju przewodów.
