Wkładka bezpiecznikowa (topikowa) NH4a/K 1250A gG 690V zwłoczna / Z wybijakiem | 004116190 Eti

Alternatywny kod produktu: NH4a/K gG 1250A/690V

Opis i Kluczowe Cechy

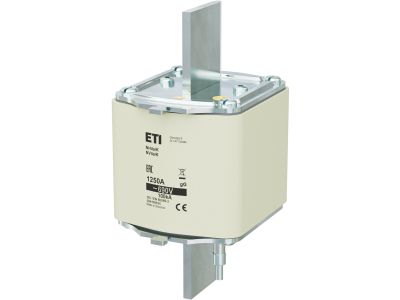

Wkładka bezpiecznikowa (topikowa) NH4a/K o prądzie znamionowym 1250 A i napięciu 690 V, o charakterystyce gG (zwłocznej), wyposażona w wybijak sygnalizujący zadziałanie. Przeznaczona do ochrony przewodów i urządzeń w sieciach niskiego napięcia, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodność.

• Prąd znamionowy 1250 A: umożliwia bezpieczne zabezpieczanie obwodów o dużym obciążeniu, np. odpływów głównych rozdzielnic, bez ryzyka przedwczesnego przepalenia w warunkach normalnej pracy.
• Napięcie znamionowe 690 V: przeznaczona do pracy w sieciach niskiego napięcia o podwyższonym napięciu (trójfazowych 400/690 V), co zapewnia kompatybilność z większością instalacji przemysłowych.
• Charakterystyka gG (zwłoczna): zwłoczny przebieg czasowo-prądowy zabezpiecza kable, szynoprzewody i transformatory przed prądami przeciążeniowymi, tolerując krótkotrwałe przeciążenia rozruchowe.
• Wybijak sygnalizujący zadziałanie: mechaniczny wskaźnik (wysunięcie trzpienia) ułatwia szybkie zlokalizowanie przepalonej wkładki w rozdzielnicy, skracając czas poszukiwania uszkodzenia.
• Konstrukcja NH4a/K: standardowy rozmiar wkładki pasujący do podstaw bezpiecznikowych NH4a, co gwarantuje pewny styk i łatwą wymianę.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Charakterystyka gG odpowiada wymaganiom norm DIN VDE oraz IEC dotyczącym bezpieczników topikowych niskiego napięcia. Produkt spełnia rygorystyczne kryteria badań zwarciowych i przeciążeniowych.

Zastosowanie

Wkładka NH4a/K 1250A gG znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej, szczególnie tam, gdzie występują duże moce odbiorcze.

• Zabezpieczanie kabli zasilających i szynoprzewodów w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Ochrona transformatorów suchych i olejowych po stronie nn przed przeciążeniami i zwarciami.
• Zabezpieczanie rozdzielnic w budynkach użyteczności publicznej, halach produkcyjnych oraz instalacjach fotowoltaicznych po stronie DC (w przypadku zastosowania odpowiednich podstaw).
• Stosowanie w obwodach silnikowych o dużym prądzie rozruchu, gdzie zwłoczna charakterystyka zapobiega niepotrzebnym wyłączeniom.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej należy wykonywać wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Prace przeprowadzać przy bezwzględnie odłączonym napięciu i zabezpieczeniu przed przypadkowym załączeniem. Wkładkę wkładać do odpowiedniej podstawy bezpiecznikowej (np. NH4a) na szynie TH35 lub przykręcanej, upewniając się, że styki są dociskowe i nie ma luzów. Przekrój przewodów przyłączeniowych do podstawy dobrać zgodnie z obciążalnością prądową dla 1250 A (wymagane szyny miedziane lub kable wielożyłowe o odpowiednim przekroju). Moment dokręcania śrub stykowych – według dokumentacji podstawy. Po wymianie wkładki sprawdzić działanie wybijaka (wysunięty = przepalona).

FAQ

• Czy wkładka ma wybijak? Tak, wkładka wyposażona jest w mechaniczny wybijak (wysuwany trzpień), który sygnalizuje zadziałanie bezpiecznika. Ułatwia to szybkie zidentyfikowanie przepalonej wkładki bez potrzeby demontażu.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w sieciach 400/690 V oraz w instalacjach trójfazowych o napięciu międzyfazowym do 690 V.
• Charakterystyka gG – co oznacza? gG to charakterystyka zwłoczna (gG – gL) przeznaczona do zabezpieczania kabli, przewodów i transformatorów. Bezpiecznik wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe silników) i wyłącza dopiero przy dłuższym przeciążeniu lub zwarciu.
