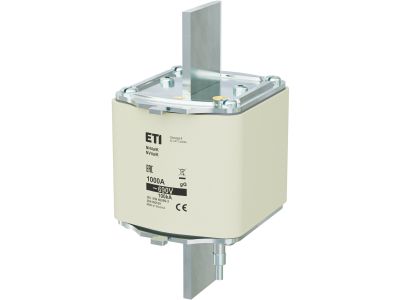

Wkładka bezpiecznikowa (topikowa) NH4a/K 1000A gG 690V zwłoczna / Z wybijakiem | 004116189 Eti

Alternatywny kod produktu: NH4a/K gG 1000A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a/K 1000A gG 690V zwłoczna z wybijakiem (symbol 004116189) to wysokoprądowy element zabezpieczający przeznaczony do ochrony instalacji przemysłowych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 1000 A oraz napięciu 690 V AC umożliwia bezpieczną pracę w obwodach o bardzo dużym obciążeniu, przy jednoczesnym zachowaniu selektywności i ciągłości zasilania. Charakterystyka zwłoczna (gG) pozwala na przepięcia rozruchowe odbiorników o wysokim prądzie rozruchowym, takich jak silniki czy transformatory. Wbudowany wybijak ułatwia zdalną sygnalizację stanu przepalenia wkładki w układach automatyki.

• Prąd znamionowy 1000 A: dedykowany do głównych obwodów zasilających oraz odbiorników o znacznym poborze mocy – zapewnia stabilną ochronę bez ryzyka przedwczesnego zadziałania.
• Napięcie znamionowe 690 V AC: odpowiedni do sieci trójfazowych w przemyśle energetycznym, hutniczym czy stoczniowym, gdzie występują podwyższone napięcia.
• Charakterystyka gG (zwłoczna): pozwala na chwilowe przeciążenia (np. rozruch silników) bez wyzwalania, jednocześnie skutecznie zabezpieczając przed zwarciem.
• Wybijak mechaniczny: w momencie przepalenia wkładki wysuwa się, umożliwiając aktywację styków pomocniczych, przekaźników sygnalizacyjnych lub modułów zdalnego monitorowania – zwiększa bezpieczeństwo i ułatwia diagnostykę.
• Rozmiar NH4a/K: kompatybilny z dedykowanymi podstawami bezpiecznikowymi NH4a/K – łatwy montaż i wymiana w rozdzielnicach głównych.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a/K 1000A gG 690V z wybijakiem jest zgodna z obowiązującymi normami europejskimi dla bezpieczników topikowych oraz posiada certyfikat CE. Producent zapewnia pełną zgodność z wymaganiami dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC) – gwarantuje to bezpieczne użytkowanie w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wkładka przeznaczona jest przede wszystkim do ochrony obwodów głównych w rozdzielnicach przemysłowych oraz jako zabezpieczenie odbiorników o wysokiej mocy znamionowej. Sprawdzi się w następujących scenariuszach:

• Ochrona kabli zasilających i szyn zbiorczych w rozdzielnicach głównych (RG) – prąd 1000 A zapewnia odpowiedni margines obciążalności.
• Zabezpieczenie silników elektrycznych dużych mocy (np. pomp, wentylatorów, sprężarek) wraz z charakterystyką zwłoczną redukującą ryzyko wyłączeń przy rozruchu.
• Ochrona transformatorów suchych i olejowych w stacjach transformatorowych oraz węzłach energetycznych.
• Stosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wybijak może sterować sygnalizacją przepalenia (np. wejście do PLC lub przekaźnik alarmowy).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) oraz kwalifikacje w zakresie prac przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej typu NH4a/K, zgodnie z instrukcją producenta. Dokręcaj styki z momentem podanym w dokumentacji podstawy. Przekrój przewodów przyłączeniowych dobieraj do prądu znamionowego 1000 A oraz spodziewanego prądu zwarciowego – stosuj się do norm instalacyjnych (PN-IEC 60364). Po zamontowaniu sprawdź poprawność połączeń oraz działanie wybijaka (powinien swobodnie się wysuwać). Nigdy nie używaj wkładki z uszkodzoną obudową lub widocznymi śladami przegrzania.

FAQ

• Co oznacza oznaczenie „gG” we wkładce? gG to symbol charakterystyki zwłocznej, przeznaczonej do ochrony przewodów i kabli przed przeciążeniem i zwarciem. Oznacza, że wkładka wytrzymuje doraźne przeciążenia (np. prąd rozruchowy) przez określony czas, a przy zwarciu zadziała w ciągu kilku milisekund.
• Czym jest wybijak i do czego służy? Wybijak to mechaniczny element wysuwający się w momencie przepalenia wkładki. Może aktywować styki pomocnicze, przekaźniki sygnalizacyjne lub moduły komunikacyjne, co umożliwia zdalne monitorowanie stanu bezpiecznika w systemach automatyki.
• Jakie napięcie i prąd może obsłużyć ta wkładka? Wkładka przeznaczona jest do napięcia znamionowego 690 V AC oraz prądu znamionowego 1000 A. Należy stosować ją wyłącznie w obwodach, których parametry nie przekraczają tych wartości.
