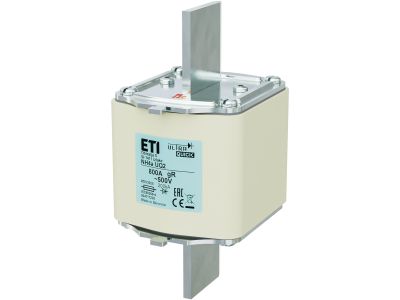

Wkładka bezpiecznikowa (topikowa) NH4a 800A gR 500V ultraszybka | 004717230 Eti

Alternatywny kod produktu: M4aUQ2/800A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a o symbolu 004717230 to ultraszybki bezpiecznik w wykonaniu gR o prądzie znamionowym 800 A i napięciu 500 V AC. Przeznaczona do ochrony wrażliwych układów półprzewodnikowych przed skutkami zwarć i przeciążeń. Dzięki charakterystyce gR (ultraszybka) ogranicza prąd zwarciowy, minimalizując ryzyko uszkodzenia elementów elektronicznych.

• Prąd znamionowy 800 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, np. w zasilaczach przemysłowych lub falownikach.
• Napięcie znamionowe 500 V AC: Odpowiednia do zastosowań w sieciach niskiego napięcia przemysłowego.
• Charakterystyka gR (ultraszybka): Błyskawiczne wyłączenie w przypadku zwarcia, chroni półprzewodniki przed przepływem prądu zwarciowego.
• Wielkość NH4a: Kompatybilna z podstawami bezpiecznikowymi NH4a, ułatwia wymianę i montaż w rozdzielnicach.
• Wykonanie wkładki topikowej: Prosta budowa i niezawodność działania bez potrzeby zasilania zewnętrznego.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a 800A gR została zaprojektowana zgodnie z europejskimi normami dla bezpieczników przemysłowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowych.

Zastosowanie

Dzięki charakterystyce gR i wysokiemu prądowi znamionowemu wkładka doskonale sprawdza się w miejscach wymagających szybkiej ochrony półprzewodników.

• Ochrona prostowników i falowników w napędach elektrycznych.
• Zabezpieczanie tyrystorów, diod mocy i tranzystorów IGBT w układach energoelektronicznych.
• Stosowanie w rozdzielnicach głównych i pomocniczych w przemyśle, gdzie wymagana jest wysoka skuteczność ograniczania prądu zwarciowego.
• Instalacje w automatyce przemysłowej, systemy UPS oraz zasilacze buforowe.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Wkładkę należy umieścić w dedykowanej podstawie NH4a na szynie DIN lub w rozłączniku bezpiecznikowym. Upewnić się, że styki są czyste i dobrze dokręcone. Przy wymianie stosować narzędzia izolowane i środki ochrony osobistej. Nie przekraczać podanych wartości prądu i napięcia.

FAQ

• Do jakich zastosowań dedykowany jest bezpiecznik o charakterystyce gR? Charakterystyka gR (ultraszybka) przeznaczona jest do ochrony półprzewodników, takich jak tyrystory, diody mocy czy tranzystory IGBT. Stosuje się go m.in. w falownikach, prostownikach i zasilaczach impulsowych.
• Czy wkładka bezpiecznikowa ma stopień ochrony IP? Jako element nie ma własnego stopnia IP – ochronę zapewnia obudowa lub podstawa, w której jest zamontowana.
• Czy można dokonać wymiany wkładki pod napięciem? Nie. Bezwzględnie należy odłączyć napięcie przed wymianą wkładki. Bezpiecznik nie jest urządzeniem rozłącznikowym.
