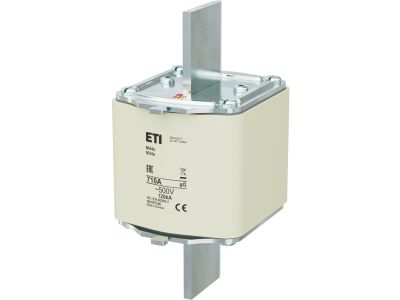

Wkładka bezpiecznikowa (topikowa) NH4a 710A gG 500V zwłoczna | 004187206 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH4a 710A, 500V w klasie gG to wysokoprądowe zabezpieczenie topikowe przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się zwłocznym działaniem, które pozwala na krótkotrwałe przeciążenia bez wyzwolenia, chroniąc jednocześnie urządzenia i instalacje przy długotrwałym przeciążeniu. Wyposażona w trwały mechanizm topikowy zapewniający niezawodną pracę w warunkach przemysłowych.

• Prąd znamionowy 710A: Przeznaczona do ochrony obwodów o dużym poborze mocy, takich jak główne rozdzielnice, szafy sterownicze i linie zasilające.
• Napięcie znamionowe 500V: Zapewnia bezpieczną pracę w sieciach średniego napięcia oraz instalacjach przemysłowych.
• Klasa gG (zwłoczna): Ochrona przed zwarciami i długotrwałymi przeciążeniami – idealna do zabezpieczenia urządzeń o charakterze indukcyjnym (silniki, transformatory).
• Wysoka zdolność wyłączania: Zapewnia skuteczną ochronę przy zwarciach o dużym prądzie.
• Trwała konstrukcja NH4a: Standardowy rozmiar umożliwiający wymianę w istniejących systemach bezpieczeństwa.

Zgodność z Normami

Wkładka posiada certyfikat CE i spełnia wymagania normy IEC 60269-1 oraz EN 60269-1 dotyczących bezpieczników topikowych. Zgodna z międzynarodowymi standardami dla bezpieczników niskiego i średniego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH4a 710A gG 500V znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed zwarciami i przeciążeniami.

• Główne rozdzielnice przemysłowe i budynkowe – ochrona linii zasilających i obwodów mocy.
• Szafy sterownicze i układy automatyki – zabezpieczenie silników, transformatorów i innych odbiorników o dużej mocy.
• Instalacje energetyczne średniego napięcia – ochrona linii kablowych i stacji transformatorowych.
• Prace remontowe i modernizacyjne – wymiana zużytych wkładek w istniejących systemach zabezpieczeń.

Wskazówki Montażowe

Wymianę wkładki bezpiecznikowej powinien przeprowadzić wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć zasilanie i upewnić się, że system nie jest pod napięciem. Wkładkę należy wymieniać na identyczny model o takich samych parametrach znamionowych (710A, 500V, gG). Po montażu sprawdzić poprawność połączenia i brak uszkodzeń mechanicznych. Zaleca się regularne przeglądy stanu wkładek i całego systemu zabezpieczeń.

FAQ

• Czym różni się klasa gG od gM? Klasa gG to bezpieczniki zwłoczne, które wolno reagują na krótkotrwałe przeciążenia, natomiast gM to bezpieczniki szybkie. gG jest zalecana dla ochrony silników i urządzeń o charakterze indukcyjnym.
• Czy wkładka nadaje się do instalacji 230V? Tak, wkładka 500V może być stosowana w instalacjach 230V i 400V, ponieważ napięcie znamionowe określa maksymalne napięcie pracy, a nie minimalne.
• Jakie są najczęstsze przyczyny awarii wkładek? Najczęściej są to przeciążenia długotrwałe, zwarcia lub starzenie się elementu topikowego. Regularne przeglądy pomagają zapobiegać awariom.
