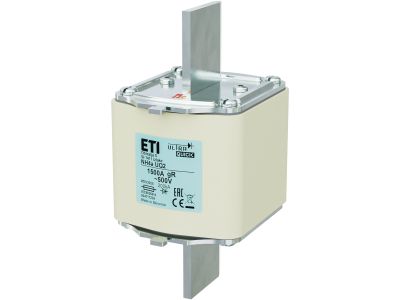

Wkładka bezpiecznikowa (topikowa) NH4a 1500A gR 500V ultraszybka | 004717235 Eti

Alternatywny kod produktu: M4aUQ2/1500A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a o symbolu 004717235 to ultraszybki bezpiecznik o charakterystyce gR, zaprojektowany do pracy przy napięciu 500 V AC i prądzie znamionowym 1500 A. Stosowana w rozłącznikach bezpiecznikowych NH do ochrony wrażliwych urządzeń energoelektronicznych. Wymiary zgodne z wielkością NH4a zapewniają kompatybilność z typowymi podstawami bezpiecznikowymi.

• Prąd znamionowy 1500 A: Umożliwia bezpieczną pracę w obwodach o bardzo dużym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 500 V AC: Odpowiednia do zasilania przemysłowych układów o podwyższonym napięciu.
• Charakterystyka gR (ultraszybka): Zapewnia błyskawiczne wyłączenie w przypadku zwarcia, chroniąc półprzewodniki i inne elementy wrażliwe na przeciążenia.
• Wielkość NH4a: Standardowy format wkładki do rozłączników bezpiecznikowych NH, ułatwiający montaż i wymianę.
• Symbol 004717235: Łatwa identyfikacja i zamawianie precyzyjnego modelu.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a została wyprodukowana zgodnie z obowiązującymi normami europejskimi dotyczącymi bezpieczników topikowych. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości.

Zastosowanie

Ultraszybka wkładka gR znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona półprzewodników oraz szybkie odcięcie prądu zwarciowego.

• Ochrona prostowników, falowników i zasilaczy impulsowych w energetyce przemysłowej.
• Zabezpieczenie tyrystorów, triaków i tranzystorów mocy w układach sterowania.
• W rozdzielnicach głównych i pomocniczych do ochrony obwodów z elementami półprzewodnikowymi.
• W instalacjach automatyki i systemach UPS, gdzie czas zadziałania ma krytyczne znaczenie.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej zgodnej z wymiarami NH4a, zamontowanej na szynie TH35 lub bezpośrednio w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta podstawy. Stosuj wkładki o parametrach zgodnych z obciążeniem obwodu.

FAQ

• Jaki prąd znamionowy ma wkładka 004717235? Prąd znamionowy wynosi 1500 A przy napięciu 500 V AC.
• Co oznacza charakterystyka gR? Charakterystyka gR (ultraszybka) jest przeznaczona do ochrony półprzewodników – gwarantuje bardzo krótki czas wyłączenia przy prądach zwarciowych.
• Czy wkładka nadaje się do ochrony standardowych obwodów silnikowych? Nie – charakterystyka gR jest zbyt szybka do typowych obwodów rozruchowych. Stosuje się ją wyłącznie do zabezpieczenia wrażliwych elementów energoelektronicznych.
