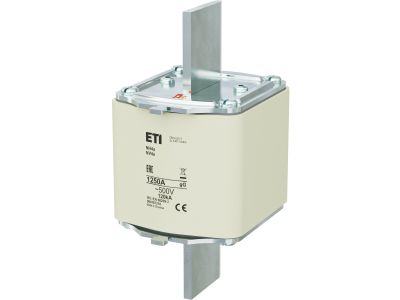

Wkładka bezpiecznikowa (topikowa) NH4a 1250A gG 500V zwłoczna | 004187210 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH4a 1250A o napięciu znamionowym 500V i charakterystyce zwłocznej gG stanowi kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczona do stosowania w rozdzielnicach niskiego napięcia, gwarantuje selektywność działania i ochronę wrażliwych odbiorników.

• Prąd znamionowy 1250A: Wysoka obciążalność prądowa, dedykowana do zabezpieczania głównych obwodów w instalacjach przemysłowych i energetycznych.
• Napięcie znamionowe 500V: Zapewnia bezpieczną pracę w sieciach o napięciu do 500V AC, zgodnie z wymaganiami norm europejskich.
• Charakterystyka zwłoczna gG: Opóźnione działanie chroni urządzenia przed chwilowymi przeciążeniami (np. rozruch silników), jednocześnie szybko reagując na zwarcia.
• Materiał wykonania (Al): Aluminium stosowane w konstrukcji wkładki zapewnia wysoką wytrzymałość mechaniczną i odporność na korozję.
• Zastosowanie w rozdzielnicach NH4a: Standaryzowany wymiar pozwala na montaż w standardowych gniazdach bezpiecznikowych serii NH4a.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a 1250A spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 dotyczących bezpieczników topikowych. Produkt posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH4a 1250A z charakterystyką zwłoczną gG znajduje zastosowanie w instalacjach wymagających selektywnego zabezpieczenia przed zwarciami i przeciążeniami.

• Główne rozdzielnice niskiego napięcia w zakładach przemysłowych i energetycznych.
• Instalacje zasilające duże silniki elektryczne, gdzie wymagana jest ochrona przed przeciążeniami podczas rozruchu.
• Szafy sterownicze i rozdzielnice budynków użyteczności publicznej oraz przemysłowych.
• Układy zasilania rezerwowego (np. UPS-y, agregaty prądotwórcze) wymagające szybkiej reakcji na zwarcia.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w stanie beznapięciowym. Przed wymianą sprawdzić stan gniazda bezpiecznikowego NH4a – nie powinno występować zużycie lub korozja styków. Wkładkę należy osadzić w gnieździe, dociskając równomiernie do styku. Po montażu zaleca się wizualną kontrolę poprawności osadzenia i stanu izolacji. W przypadku uszkodzenia wkładki lub styków należy wymienić kompletny zespół.

FAQ

• Czym różni się charakterystyka gG od gM? Charakterystyka gG oznacza zwłoczne działanie chroniące zarówno przed zwarciami, jak i przeciążeniami, podczas gdy gM (moto) ma szybsze działanie i jest dedykowana głównie do zabezpieczeń silników.
• Czy wkładka jest wymienna w trakcie pracy instalacji? Nie – wymiana wkładki bezpiecznikowej musi odbywać się przy odłączonym napięciu, aby uniknąć zagrożenia porażeniem prądem elektrycznym.
• Jakie są typowe czasy działania wkładki zwłocznej gG przy przeciążeniu? Charakterystyka zwłoczna gG zapewnia działanie z opóźnieniem od kilku sekund do kilkudziesięciu sekund przy przeciążeniu 1,6-2,5-krotności prądu znamionowego – czas zależy od konstrukcji konkretnego modelu.
