Wkładka bezpiecznikowa (topikowa) NH4a 108A gTr 400V 75kVA transformatorowa | 004116401 Eti

Alternatywny kod produktu: NH4a gTR 108A/400V 75kVA

Opis i Kluczowe Cechy

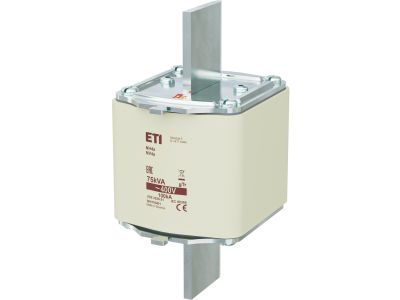

Wkładka bezpiecznikowa (topikowa) NH4a typu gTr o prądzie znamionowym 108A i napięciu 400V przeznaczona jest do zabezpieczania transformatorów o mocy do 75kVA. Produkt oznaczony symbolem 004116401 charakteryzuje się konstrukcją nożową w rozmiarze NH4a, co ułatwia montaż w standardowych podstawach bezpiecznikowych. Dzięki charakterystyce gTr wkładka zapewnia selektywne wyłączanie zwarć w obwodach transformatorowych, minimalizując ryzyko uszkodzenia uzwojeń i przegrzania.

• Prąd znamionowy 108A: Optymalny dobór do obwodów transformatorów o mocy 75kVA, zapewniający skuteczną ochronę przed przeciążeniem i zwarciem bez niepotrzebnych wyłączeń w stanie normalnej pracy.
• Napięcie znamionowe 400V: Przystosowana do sieci niskiego napięcia (3-fazowe 400V), gwarantuje bezpieczną pracę w typowych instalacjach przemysłowych i rozdzielnicach głównych.
• Charakterystyka gTr (transformatorowa): Specjalnie zaprojektowana dla odbiorników o dużym prądzie rozruchu (transformatory), zapobiega zadziałaniu przy udarach magnesowania, a jednocześnie szybko wyłącza zwarcia.
• Wielkość NH4a: Standardowy wymiar wkładki nożowej umożliwiający łatwą wymianę w podstawach NH, powszechnie stosowanych w energetyce zawodowej i przemyśle.
• Moc zabezpieczanego transformatora 75kVA: Parametr ułatwiający szybki dobór wkładki do konkretnego transformatora bez konieczności obliczeń – idealne dopasowanie do znamionowej mocy urządzenia.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe wartości prądów i napięć odpowiadają standardom IEC dla wkładek NH (np. zakres napięcia 400V AC).

Zastosowanie

Wkładka gTr 108A/400V dedykowana jest przede wszystkim do ochrony transformatorów rozdzielczych i suchych, ale znajduje również zastosowanie w innych obwodach o charakterze silnie indukcyjnym. Montuje się ją w podstawach bezpiecznikowych typu NH rozmiaru 4a.

• Zabezpieczenie transformatorów SN/nn (np. 75kVA) przed skutkami zwarć i przeciążeń w rozdzielnicach głównych stacji transformatorowych.
• Ochrona obwodów odbiorczych z dużymi prądami rozruchowymi – silników, dławików, prostowników – wymagających charakterystyki opóźnionej.
• Stosowanie w przemysłowych szafach energetycznych (rozdzielnice główne, rozdzielnice piętrowe) jako zabezpieczenie główne transformatora lub linii kablowej.
• Wymiana zużytych wkładek w istniejących instalacjach NH4a – szybka i bezpieczna procedura dzięki nożowej konstrukcji.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP (grupa G1 lub G2). Przed każdą ingerencją bezwzględnie odłącz napięcie od obwodu oraz upewnij się, że obwód nie jest obciążony. Wkładkę wkładaj do podstawy bezpiecznikowej przystosowanej do rozmiaru NH4a, zachowując prawidłową polaryzację (jeśli występuje). Nie przekraczaj prądu znamionowego 108A oraz napięcia 400V – dobierz przekrój przewodów i zabezpieczenia nadprądowe zgodnie z dokumentacją techniczną transformatora i obwodu. Używaj wyłącznie narzędzi izolowanych i środków ochrony indywidualnej.

FAQ

• Co oznacza symbol gTr? gTr to oznaczenie wkładki topikowej o charakterystyce transformatorowej – jest przystosowana do prądów rozruchowych transformatorów, które mogą być kilkukrotnie wyższe od prądu znamionowego przez krótki czas. Dzięki temu nie wyłącza się przy udarach magnesowania, a jednocześnie szybko reaguje na zwarcia.
• Czy ta wkładka nadaje się do zabezpieczenia silników? Charakterystyka gTr jest zalecana do transformatorów, ale może być stosowana również do silników o łagodnym rozruchem (np. z przełącznikiem gwiazda-trójkąt). Dla standardowych silników indukcyjnych z bezpośrednim rozruchem zaleca się wkładki aM (zabezpieczenie silników) lub gG (ogólnego przeznaczenia) – zawsze sprawdź dane producenta silnika.
• Jaki jest rozmiar fizyczny wkładki NH4a? Wkładka NH4a ma standardowe wymiary mechaniczne zgodne z normą DIN 43620: długość około 125 mm, szerokość około 50 mm i wysokość około 60 mm (w zależności od producenta). Pasuje do podstaw bezpiecznikowych oznaczonych jako NH4a – przed zakupem zweryfikuj kompatybilność z posiadaną podstawą.
