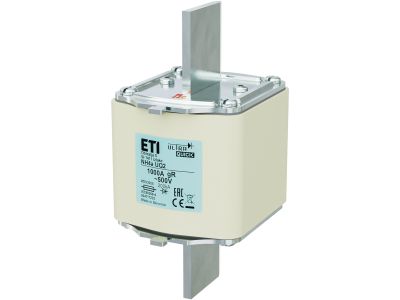

Wkładka bezpiecznikowa (topikowa) NH4a 1000A gR 500V ultraszybka | 004717232 Eti

Alternatywny kod produktu: M4aUQ2/1000A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa NH4a o symbolu katalogowym 004717232 z charakterystyką gR (ultraszybka) przeznaczona do pracy przy napięciu 500 V i prądzie znamionowym 1000 A. Dzięki ekstremalnie krótkiemu czasowi wyłączenia skutecznie chroni wrażliwe półprzewodniki przed skutkami zwarć i przeciążeń, minimalizując ryzyko uszkodzenia kosztownych elementów układów energoelektronicznych.

• Prąd znamionowy 1000 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, np. w prostownikach, falownikach czy zasilaczach UPS, bez ryzyka przypadkowego wyłączenia podczas normalnej pracy.
• Napięcie 500 V AC: dopasowanie do typowych sieci przemysłowych, zapewniające izolację i pewność działania w warunkach pełnego napięcia.
• Charakterystyka gR (ultraszybka): ogranicza prąd zwarciowy do 1‑2 ms, chroniąc półprzewodniki (tyrystory, diody, IGBT) przed przepaleniem i przebiciem termicznym.
• Wielkość NH4a: kompatybilność z podstawami bezpiecznikowymi NH4a, co ułatwia wymianę i integrację w istniejących rozdzielnicach przemysłowych.
• Wysoka zdolność wyłączania (Icn): zapewnia bezpieczne przerwanie nawet bardzo dużych prądów zwarciowych bez ryzyka wybuchu lub uszkodzenia sąsiednich urządzeń.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a gR spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE. Produkt został zaprojektowany i wykonany zgodnie z przyjętymi standardami bezpieczeństwa dla wkładek topikowych stosowanych w ochronie półprzewodników, co potwierdza jego niezawodność w warunkach przemysłowych.

Zastosowanie

Ultraszybka wkładka topikowa NH4a gR znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i selektywna ochrona elementów półprzewodnikowych przed zwarciami i przepięciami. Polecana szczególnie do układów energoelektronicznych o wysokim prądzie i napięciu.

• Ochrona tyrystorów i diod w prostownikach oraz falownikach średniej mocy.
• Zabezpieczenie wejść i wyjść w przekształtnikach częstotliwości, zasilaczach impulsowych i UPS.
• Bezpiecznikowanie obwodów prądu stałego w instalacjach fotowoltaicznych i trakcyjnych (w odpowiednich podstawach).
• Sygnalizacja stanu awarii poprzez zewnętrzny wskaźnik zadziałania (jeśli podstawa jest wyposażona we wkaźnik mechaniczny).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH4a zgodnej z wymiarami typowymi dla tej wielkości. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 1000 A, kierując się obowiązującymi przepisami. W przypadku wymiany stosuj wyłącznie wkładki o tych samych parametrach (prąd, napięcie, charakterystyka gR). Nie wolno używać wkładek uszkodzonych ani przeterminowanych.

FAQ

• Co oznacza charakterystyka gR w tej wkładce? Symbol gR oznacza wkładkę topikową o ultraszybkim działaniu, przeznaczoną do ochrony półprzewodników. Czas wyłączenia jest znacznie krótszy niż w standardowych wkładkach gG/gL, co minimalizuje prąd ograniczony i chroni wrażliwe elementy.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 500 V AC. Produkt nie jest przystosowany do pracy przy wyższym napięciu – zastosowanie w obwodach przekraczających to napięcie może skutkować uszkodzeniem lub brakiem wyłączenia.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Podane parametry katalogowe dotyczą napięcia przemiennego 500 V AC. W przypadku obwodów DC należy sprawdzić dane producenta dla konkretnej konfiguracji; brak informacji w źródle, dlatego zalecamy kontakt z dostawcą przed użyciem przy napięciu stałym.
