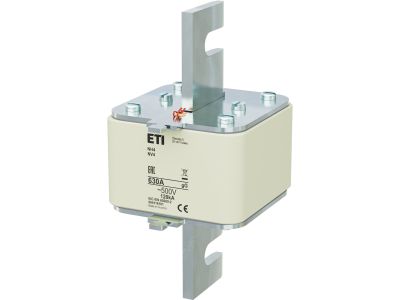

Wkładka bezpiecznikowa (topikowa) NH4 630A gG 500V zwłoczna | 004116101 Eti

Alternatywny kod produktu: NH4 gG 630A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4 o prądzie znamionowym 630 A i napięciu znamionowym 500 V AC, o charakterystyce gG (zwłoczna), symbol 004116101. Przeznaczona do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć, zapewniając bezpieczną i selektywną pracę instalacji przemysłowych.

• Prąd znamionowy 630 A: umożliwia zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Napięcie znamionowe 500 V AC: dostosowana do sieci niskiego napięcia w instalacjach przemysłowych i energetycznych.
• Charakterystyka gG (zwłoczna): opóźnione wyłączanie przy przeciążeniach, co ułatwia koordynację z innymi zabezpieczeniami i zapewnia selektywność.
• Wielkość NH4: standardowy wymiar wkładki zapewniający kompatybilność z podstawami bezpiecznikowymi NH4, łatwy montaż i wymiana.
• Wysoka wytrzymałość zwarciowa: konstrukcja gwarantuje bezpieczne wyłączenie dużych prądów zwarciowych bez ryzyka uszkodzenia obudowy.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH4 630 A gG znajduje zastosowanie w przemysłowych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Sprawdza się w obwodach o dużym poborze prądu, zarówno w rozdzielnicach głównych, jak i w szafach sterowniczych.

• Ochrona kabli i przewodów w rozdzielnicach głównych niskiego napięcia.
• Zabezpieczenie odbiorników przemysłowych, takich jak silniki, transformatory i piece.
• Stosowanie w szafach sterowniczych i rozdzielnicach pomocniczych w obiektach przemysłowych.
• Zabezpieczenie ciągów technologicznych wymagających selektywności zabezpieczeń.

Wskazówki Montażowe

Wkładkę bezpiecznikową należy montować w odpowiedniej podstawie bezpiecznikowej NH4 zgodnie z dokumentacją producenta. Montaż i wymiana mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) przy bezwzględnie odłączonym napięciu. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego wkładki (630 A) oraz warunków pracy. Podczas wkręcania wkładki w podstawę należy zachować ostrożność, unikać sił udarowych. W przypadku stosowania w warunkach wibracji zaleca się dodatkowe zabezpieczenie mechaniczne.

FAQ

• Jaka jest charakterystyka czasowo-prądowa tej wkładki? Charakterystyka gG oznacza, że wkładka jest zwłoczna – wyłącza przy przeciążeniach z opóźnieniem, co zapewnia selektywność z innymi zabezpieczeniami w obwodzie.
• Czy wkładka nadaje się do ochrony silników? Tak, charakterystyka gG jest odpowiednia do ochrony przewodów i urządzeń, w tym silników, pod warunkiem że prąd rozruchowy nie przekracza dopuszczalnych wartości dla zastosowanej zwłoki.
• Jakie napięcie znamionowe ma wkładka? Napięcie znamionowe wynosi 500 V AC, co jest typowe dla przemysłowych sieci niskiego napięcia.
