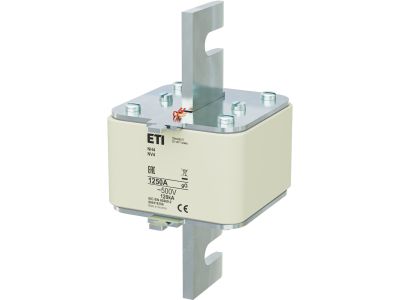

Wkładka bezpiecznikowa (topikowa) NH4 1250A gG 500V zwłoczna | 004116106 Eti

Alternatywny kod produktu: NH4 gG 1250A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4 o symbolu 004116106 to wysokoprądowy element zabezpieczający o prądzie znamionowym 1250 A i napięciu 500 V AC. Charakterystyka gG (zwłoczna) zapewnia selektywną ochronę przewodów i urządzeń przed skutkami przeciążeń oraz zwarć. Dzięki rozmiarowi NH4 wkładka jest kompatybilna ze standardowymi podstawami bezpiecznikowymi NH, co ułatwia wymianę i modernizację istniejących rozdzielnic.

• Prąd znamionowy 1250 A: Umożliwia bezpieczną pracę w obwodach o bardzo dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie 500 V AC: Przystosowana do sieci niskiego napięcia przemysłowego i komercyjnego, zapewnia stabilną ochronę w standardowych instalacjach.
• Charakterystyka gG (zwłoczna): Łączy wysoką odporność na chwilowe prądy rozruchowe z precyzyjnym wyłączaniem przy długotrwałych przeciążeniach – idealna do ochrony linii kablowych i rozdzielnic głównych.
• Rozmiar NH4: Zgodność z szeroką gamą podstaw bezpiecznikowych NH4 ułatwia szybki montaż i wymianę bez konieczności przeróbek szaf.
• Konstrukcja topikowa: Niezawodne i bezkonserwacyjne działanie – przepalenie wkładki jest jednoznacznym sygnałem wystąpienia stanu awaryjnego.

Zgodność z Normami

Wkładka bezpiecznikowa NH4 1250A gG spełnia wymagania aktualnych norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej, co gwarantuje pewną ochronę w warunkach użytkowania przemysłowego i budowlanego. (Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta).

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i charakterystyce zwłocznej wkładka NH4 1250A znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Sprawdza się szczególnie tam, gdzie występują duże moce przyłączeniowe i długotrwałe obciążenia.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie transformatorów, prostowników i innych urządzeń o dużym poborze prądu.
• Selektywna ochrona w systemach rozdzielczych nn – umożliwia wyłączenie tylko uszkodzonego odcinka sieci.
• Stosowanie w instalacjach budynków użyteczności publicznej oraz obiektów produkcyjnych, gdzie wymagana jest ciągłość zasilania.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej NH4 mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH4, zgodnie z kierunkiem oznaczonym na obudowie. Dokręcaj styki momentem zalecanym przez producenta podstawy. Przekrój przewodów przyłączeniowych dobieraj do prądu znamionowego 1250 A oraz warunków zwarciowych instalacji.

FAQ

• Czy wkładka NH4 1250A gG nadaje się do ochrony silników? Charakterystyka gG jest zwłoczna, co może być stosowane do silników o małej liczbie rozruchów, jednak do częstych lub ciężkich rozruchów zaleca się bezpieczniki o charakterystyce aM. W przypadku wątpliwości skonsultuj się z projektantem instalacji.
• Jaki jest stopień ochrony (IP) samej wkładki? Wkładka topikowa jako element nie posiada własnego stopnia ochrony. Stopień IP zapewnia podstawa bezpiecznikowa oraz obudowa rozdzielnicy. Podczas montażu upewnij się, że podstawa spełnia wymagania dla danego środowiska.
• Czy wkładka jest wyposażona w sygnalizację przepalenia? Standardowe wkładki NH4 gG nie mają wbudowanej sygnalizacji. Stan zadziałania można sprawdzić wizualnie (przepalony topik) lub za pomocą wskaźników montowanych w podstawie – dostępne są osobne akcesoria sygnalizacyjne.
