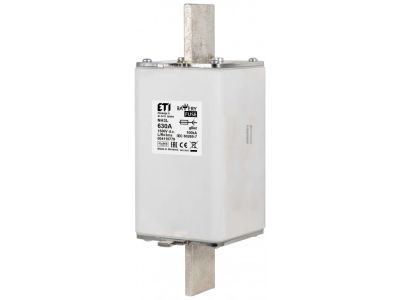

Wkładka bezpiecznikowa (topikowa) NH3L 630A gBat 1500V DC Magazyny energii | 004110779 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3L 630A charakteryzująca się napięciem znamionowym 1500V DC i przeznaczona do ochrony obwodów DC w magazynach energii oraz układach akumulatorowych. Zaprojektowana z myślą o bezpieczeństwie instalacji fotowoltaicznych i systemów magazynowania energii, zapewnia szybkie odłączenie w przypadku zwarcia lub przeciążenia.

• Napięcie znamionowe 1500V DC: Wysoka wytrzymałość na napięcie robocze, kompatybilna z systemami magazynowania energii i instalacjami fotowoltaicznymi wysokiego napięcia.
• Prąd znamionowy 630A: Wysoka zdolność przetrzymywania prądu, zapewniająca ochronę głównych obwodów DC w magazynach energii.
• Typ gBat: Wysokowydajna wkładka topikowa przeznaczona specjalnie do aplikacji DC, charakteryzująca się szybkim czasem zadziałania i niskim upływem prądu.
• Standard NH3L: Kompaktowa konstrukcja w systemie szynowym NH, umożliwiająca łatwy montaż i wymianę w rozdzielnicach DC.
• Zastosowanie w magazynach energii: Idealne rozwiązanie do ochrony ogniw bateryjnych, falowników i obwodów głównych przed zwarciami i przeciążeniami.

Zgodność z Normami

Wkładka bezpiecznikowa NH3L 630A gBat 1500V DC spełnia surowe wymagania norm europejskich i międzynarodowych dla zabezpieczeń DC w systemach magazynowania energii. Zgodna z normami IEC 60269-6 i UL 248, posiada deklarację zgodności CE.

Zastosowanie

Wkładka bezpiecznikowa NH3L 630A gBat 1500V DC znajduje zastosowanie w krytycznych systemach, gdzie wymagana jest niezawodna ochrona obwodów prądu stałego.

• Magazyny energii (ESS) – ochrona ogniw bateryjnych, falowników i obwodów głównych.
• Instalacje fotowoltaiczne wysokonapięciowe – zabezpieczenie stringów i falowników.
• Układy UPS i zasilania awaryjnego – ochrona akumulatorów przed zwarciami.
• Stacje ładowania pojazdów elektrycznych – zabezpieczenie obwodów DC.
• Przemysłowe systemy magazynowania energii – ochrona obwodów krytycznych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie DC w instalacji. Wymianę wkładki przeprowadzać wyłącznie przy użyciu odpowiedniego narzędzia do wyjmowania wkładek NH (wyciągarka). Upewnić się, że wartości znamionowe wkładki są zgodne z parametrami chronionego obwodu. Po montażu sprawdzić szczelność połączeń i brak luzów w gnieździe.

FAQ

• Czy wkładka NH3L 630A gBat nadaje się do instalacji AC? Nie – wkładka ta przeznaczona jest wyłącznie do obwodów prądu stałego (DC) o napięciu do 1500V. Do ochrony obwodów AC należy stosować odpowiednie wkładki topikowe AC.
• Jakie jest typowe zastosowanie tej wkładki w magazynach energii? Typowo stosowana do ochrony ogniw bateryjnych, falowników hybrydowych oraz głównych obwodów DC łączących magazyn z siecią lub instalacją konsumencką.
• Czy wkładka posiada oznaczenie gBat – co to oznacza? Oznaczenie gBat wskazuje na specjalizację wkładki do ochrony obwodów DC w aplikacjach związanych z magazynami energii i systemami bateryjnymi, charakteryzując się odpowiednimi parametrami dla niskiego upływu prądu i szybkiego zadziałania.
