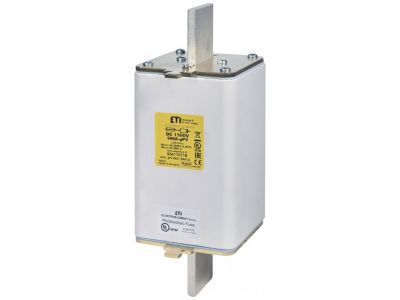

Wkładka bezpiecznikowa (topikowa) NH3L 450A gPV 1500V DC Fotowoltaika - PV | 004110717 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3L 450A gPV 1500V DC to wyspecjalizowany element przeznaczony do ochrony instalacji fotowoltaicznych prądu stałego (DC). Charakteryzuje się wysoką zdolnością wyłączania zwarciowego 70 kA, co gwarantuje skuteczną ochronę ogniw i falowników przed uszkodzeniami spowodowanymi zwarciami lub przeciążeniami. Zapewnia bezpieczeństwo pracy systemów PV o napięciu do 1500V DC.

• Zdolność wyłączania zwarciowego 70 kA: Gwarantuje natychmiastowe przerwanie obwodu w przypadku zwarcia, minimalizując ryzyko uszkodzeń elementów instalacji fotowoltaicznej.
• Napięcie znamionowe 1500V DC: Przeznaczona do systemów fotowoltaicznych o wysokim napięciu, zgodnie z wymaganiami norm dla instalacji PV.
• Prąd znamionowy 450A: Zapewnia ochronę obwodów o wysokim natężeniu prądu, typowych dla dużych instalacji PV.
• Typ gPV: Zoptymalizowana konstrukcja do pracy w instalacjach fotowoltaicznych prądu stałego – odporna na łuk elektryczny i warunki środowiskowe panujące w systemach PV.
• Wymiar NH3L: Kompatybilna z gniazdami bezpiecznikowymi NH3, standardowo stosowanymi w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wkładka spełnia wymagania norm międzynarodowych dla bezpieczników w instalacjach fotowoltaicznych. Zgodna z dyrektywami Unii Europejskiej oraz normami IEC 60269-6 i VDE 0636-41 dla bezpieczników gPV. Posiada certyfikację CE i jest przeznaczona do stosowania w systemach fotowoltaicznych zgodnych z normami EN.

Zastosowanie

Wkładka bezpiecznikowa NH3L 450A gPV 1500V DC znajduje zastosowanie w ochronie obwodów prądu stałego w instalacjach fotowoltaicznych, zarówno w dużych farmach PV, jak i w systemach domowych.

• Ochrona stringów fotowoltaicznych przed zwarciami i przeciążeniami w instalacjach o napięciu do 1500V DC.
• Zabezpieczenie falowników i innych elementów systemu PV przed uszkodzeniami spowodowanymi zwarciami w obwodzie DC.
• Stosowanie w rozdzielnicach prądu stałego (DC) w instalacjach fotowoltaicznych.
• Ochrona obwodów na etapie projektowania i montażu systemów PV o wysokim napięciu.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy dobrać zgodnie z charakterystyką zabezpieczanego obwodu – prąd znamionowy wkładki powinien być zgodny z prądem znamionowym stringa lub łańcucha PV. Prawidłowe napięcie znamionowe (1500V DC) musi odpowiadać napięciu systemu fotowoltaicznego. Po montażu należy sprawdzić poprawność połączenia i brak uszkodzeń mechanicznych. Przechowywać w suchym miejscu, z dala od źródeł wilgoci i ciepła.

FAQ

• Czy wkładka NH3L 450A gPV nadaje się do instalacji o napięciu niższym niż 1500V DC? Tak, wkładka jest kompatybilna z instalacjami o niższym napięciu DC, jednak zaleca się stosowanie jej w systemach o maksymalnym napięciu 1500V DC, zgodnie z jej specyfikacją.
• Jakie są główne różnice między wkładką gPV a standardową wkładką NH3? Wkładki gPV są specjalnie zaprojektowane do pracy w instalacjach fotowoltaicznych prądu stałego. Charakteryzują się podwyższoną odpornością na łuk elektryczny, wyższą zdolnością wyłączania zwarć oraz lepszymi parametrami izolacyjnymi w warunkach wysokiego napięcia DC.
• Czy wkładka może być stosowana w obwodach AC? Nie – wkładka NH3L 450A gPV jest przeznaczona wyłącznie do ochrony obwodów prądu stałego (DC). Do ochrony obwodów AC należy stosować wkładki przeznaczone dla prądu przemiennego.
