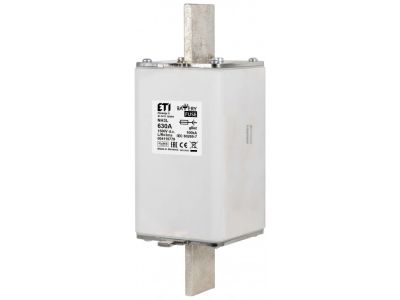

Wkładka bezpiecznikowa (topikowa) NH3L 450A gBat 1500V DC Magazyny energii | 004110680 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3L 450A 1500V DC (symbol 004110680) to wysokoprądowa wkładka topikowa zaprojektowana do ochrony obwodów prądu stałego w systemach magazynów energii, akumulatorów oraz instalacjach fotowoltaicznych. Charakteryzuje się niskim spadkiem napięcia i wysoką zdolnością wyłączania, co zapewnia niezawodną ochronę przed zwarciami i przeciążeniami w sieciach DC.

• Prąd znamionowy 450A: Zapewnia ochronę obwodów o dużym obciążeniu prądowym w systemach magazynów energii i instalacjach wysokomocowych.
• Napięcie znamionowe 1500V DC: Przeznaczona do pracy w układach prądu stałego o wysokim napięciu, typowych dla magazynów energii i falowników PV.
• Typ NH3L (gBat): Specjalistyczny kształt i konstrukcja dostosowana do ochrony obwodów bateryjnych, zabezpieczająca przed zwarciami wewnętrznymi ogniw.
• Wysoka zdolność wyłączania: Zapewnia szybkie i skuteczne przerwanie obwodu w przypadku zwarcia, minimalizując ryzyko uszkodzenia chronionych elementów.
• Niski spadek napięcia: Minimalizuje straty energii w obwodzie, co jest kluczowe w systemach magazynowania energii o wysokiej sprawności.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony obwodów prądu stałego. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami unijnymi w zakresie urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH3L 450A 1500V DC znajduje zastosowanie w systemach, gdzie wymagana jest niezawodna ochrona obwodów prądu stałego o wysokim napięciu i dużym prądzie.

• Magazyny energii i systemy bateryjne – ochrona ogniw akumulatorowych przed zwarciami i przeciążeniami.
• Instalacje fotowoltaiczne – zabezpieczenie obwodów DC między falownikiem a panelami PV.
• Sterowniki i układy zasilania DC – ochrona wrażliwych komponentów w urządzeniach przemysłowych.
• Przemysłowe systemy magazynowania energii – zabezpieczenie obwodów o wysokim obciążeniu prądowym.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Wkładkę należy montować w dedykowanych gniazdach bezpiecznikowych NH3, zwracając uwagę na prawidłową polaryzację w układach DC. Po montażu należy przeprowadzić testy napięciowe i zwarciowe w celu weryfikacji poprawności działania. Nigdy nie wymieniaj wkładki pod napięciem.

FAQ

• Czy wkładka NH3L 450A 1500V DC nadaje się do instalacji fotowoltaicznych? Tak, dzięki napięciu znamionowemu 1500V DC i wysokiej zdolności wyłączania, wkładka jest odpowiednia do ochrony obwodów DC w instalacjach fotowoltaicznych.
• Jaki jest typ gniazda dla tej wkładki? Wkładka NH3L przeznaczona jest do gniazd bezpiecznikowych typu NH3, standardowych w instalacjach przemysłowych i energetyce.
• Czy wkładkę można stosować w obwodach AC? Nie, wkładka NH3L 1500V DC jest przeznaczona wyłącznie do obwodów prądu stałego (DC).
