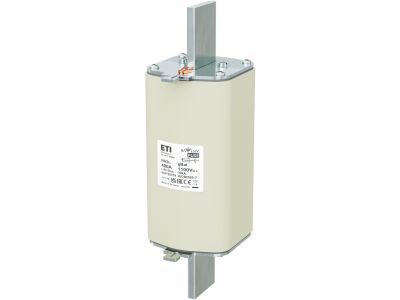

Wkładka bezpiecznikowa (topikowa) NH3L 400A gBat 1100V DC Magazyny energii | 004725319 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3L 400A 1100V DC to wysokowydajny element zabezpieczający obwody prądu stałego w systemach magazynowania energii, instalacjach fotowoltaicznych oraz akumulatorowych. Przeznaczona do montażu w gniazdach NH3, charakteryzuje się wysoką zdolnością wyłączania i trwałą ochroną przed zwarciami oraz przeciążeniami w obwodach DC.

• Prąd znamionowy 400A: Zapewnia skuteczną ochronę obwodów o wysokim obciążeniu, typowych dla magazynów energii i systemów akumulatorowych.
• Napięcie znamionowe 1100V DC: Przystosowana do pracy w wysokonapięciowych instalacjach DC, w tym w systemach fotowoltaicznych i magazynach energii.
• Typ NH3L gBat: Specjalna konstrukcja do ochrony obwodów akumulatorowych, zoptymalizowana pod kątem szybkiego i niezawodnego działania w warunkach DC.
• Wysoka zdolność wyłączania: Zapewnia szybkie przerwanie zwarcia, minimalizując ryzyko uszkodzenia podłączonych urządzeń i kabli.
• Trwała konstrukcja: Odporna na działanie wysokich temperatur i drgań, co gwarantuje długą żywotność w wymagających warunkach.

Zgodność z Normami

Wkładka spełnia wymagania norm dotyczących bezpieczeństwa elektrycznego w instalacjach DC, w tym normy IEC 60269-6 dla wkładek topikowych stosowanych w systemach akumulatorowych. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH3L 400A 1100V DC znajduje zastosowanie w szerokim zakresie instalacji prądu stałego, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Magazyny energii i systemy akumulatorowe – ochrona obwodów ładowania i rozładowania.
• Instalacje fotowoltaiczne – zabezpieczenie łańcuchów modułów PV i inwerterów.
• Stacje ładowania pojazdów elektrycznych – ochrona obwodów DC w szybkich ładowarkach.
• Przemysłowe systemy zasilania awaryjnego – zabezpieczenie akumulatorów i obwodów krytycznych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem szczególnej ostrożności ze względu na wysokie napięcie DC. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że system jest odłączony od źródła zasilania. Wkładkę należy montować w dedykowanym gnieździe NH3, z odpowiednim momentem dokręcania, aby zapewnić pewny kontakt elektryczny. Po montażu należy przeprowadzić testy izolacji i ciągłości obwodu. Regularnie sprawdzaj stan wkładki i wymieniaj ją w przypadku uszkodzenia lub zużycia.

FAQ

• Czy wkładka NH3L 400A 1100V DC może być stosowana w instalacjach AC? Nie, jest przeznaczona wyłącznie do obwodów prądu stałego (DC). Do instalacji AC należy stosować wkładki dedykowane napięciu przemiennemu.
• Jaki jest typ gniazda, w którym montuje się wkładkę? Wkładka NH3L 400A 1100V DC jest przeznaczona do montażu w gnieździe typu NH3 zgodnym z normami DIN.
• Jakie jest zalecane napięcie robocze dla tej wkładki? Napięcie znamionowe wynosi 1100V DC, co pozwala na jej stosowanie w wysokonapięciowych instalacjach DC.
