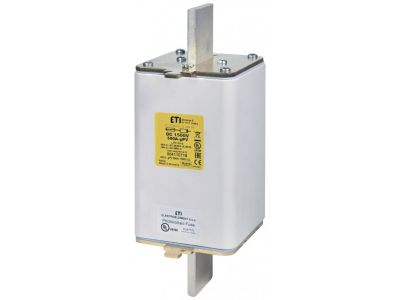

Wkładka bezpiecznikowa (topikowa) NH3L 350A gPV 1500V DC Fotowoltaika - PV | 004110715 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3L 350A gPV 1500V DC to specjalistyczny element zabezpieczający instalacje fotowoltaiczne prądu stałego. Zaprojektowana do ochrony ogniw PV, falowników i przewodów DC przed przeciążeniami i zwarciami. Wytrzymała konstrukcija zapewnia niezawodną pracę w systemach o napięciu do 1500V DC i prądzie znamionowym 350A. Wysoka zdolność wyłączania 70kA gwarantuje skuteczną ochronę nawet w ekstremalnych warunkach zwarciowych.

• Napięcie znamionowe 1500V DC: Kompatybilna z wysokonapięciowymi instalacjami fotowoltaicznymi, zapewnia bezpieczeństwo pracy falowników i modułów PV.
• Prąd znamionowy 350A: Odpowiednia dla dużych instalacji PV z wysokim prądem zwarciowym, chroniąc kluczowe komponenty systemu.
• Zdolność wyłączania 70kA: Wysoka odporność na zwarcia – skutecznie przerywa obwód nawet przy dużym prądzie zwarciowym, minimalizując ryzyko uszkodzeń.
• Zastosowanie w fotowoltaice (gPV): Specjalna konstrukcja dostosowana do charakterystyki prądu stałego w systemach PV, zapewnia długą żywotność i niezawodność.
• Typ NH3L: Standardowy rozmiar wkładki bezpiecznikowej, kompatybilny z powszechnie stosowanymi podstawami bezpiecznikowymi w instalacjach DC.

Zgodność z Normami

Wkładka spełnia wymogi normy IEC 60269-6 (gPV) dotyczącej zabezpieczeń do systemów fotowoltaicznych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami europejskimi w zakresie bezpieczeństwa instalacji elektrycznych DC.

Zastosowanie

Wkładka bezpiecznikowa NH3L 350A gPV 1500V DC znajduje zastosowanie w ochronie instalacji fotowoltaicznych prądu stałego, zarówno w segmentach komercyjnych, jak i przemysłowych.

• Ochrona stringów fotowoltaicznych – zabezpieczenie łańcuchów modułów PV przed przeciążeniami i zwarciami.
• Zabezpieczenie falowników DC/AC – ochrona wejścia DC falownika przed awaryjnymi stanami pracy.
• Ochrona przewodów DC – zabezpieczenie kabli między modułami a falownikiem przed uszkodzeniem termicznym.
• Stosowanie w rozdzielnicach PV – montaż w rozłącznikach bezpiecznikowych lub szafach PV do kontroli obwodów DC.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Przed instalacją należy sprawdzić dobór wkładki pod względem prądu znamionowego, napięcia i zdolności wyłączania względem parametrów instalacji. Wkładkę montuje się w dedykowanej podstawie bezpiecznikowej NH3L, zwracając uwagę na prawidłowe osadzenie styków. Po montażu przeprowadzić kontrolę wzrokową i test funkcjonalny. Regularnie sprawdzać stan techniczny wkładki i wymieniać ją w przypadku widocznych uszkodzeń lub po zwarciu.

FAQ

• Czy wkładkę można stosować w instalacjach AC? Nie – wkładka NH3L gPV jest przeznaczona wyłącznie do prądu stałego (DC) w instalacjach fotowoltaicznych. Do ochrony obwodów AC stosuje się wkładki dedykowane prądowi przemiennemu.
• Jaką rolę pełni wkładka w systemie PV? Chroni ogniwa fotowoltaiczne, przewody i falowniki przed przeciążeniami prądowymi oraz zwarciami, zapobiegając uszkodzeniom termicznym i pożarom.
• Czy wkładka jest odporna na warunki zewnętrzne? Konstrukcja wkładki gPV zapewnia odporność na standardowe warunki pracy w instalacjach PV, jednak zaleca się montaż w osłoniętych rozdzielnicach lub szafach PV, chroniących przed bezpośrednim działaniem czynników atmosferycznych.
