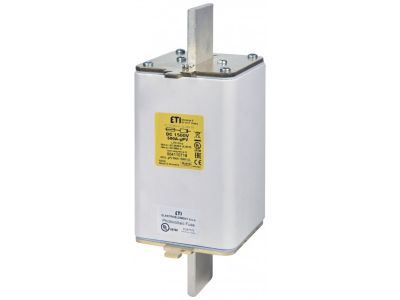

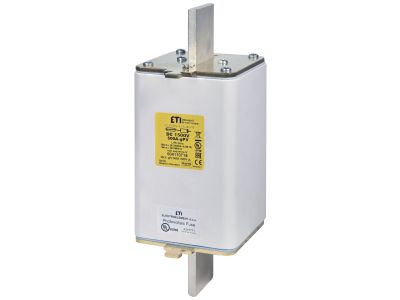

Wkładka bezpiecznikowa (topikowa) NH3L 315A gPV 1500V DC Fotowoltaika - PV | 004110714 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3L 315A gPV przeznaczona do ochrony instalacji fotowoltaicznych DC o napięciu do 1500V. Charakteryzuje się wysokim prądem zwarciowym 70kA i specjalną konstrukcją gPV, która gwarantuje bezpieczną pracę w środowisku prądu stałego. Zapewnia szybkie i skuteczne odłączenie w przypadku zwarcia, chroniąc panele, falowniki i inne komponenty systemu PV.

• Prąd znamionowy 315A: Odpowiednia obciążalność dla dużych instalacji fotowoltaicznych, zapewniająca ciągłość pracy przy normalnym obciążeniu.
• Napięcie znamionowe 1500V DC: Przystosowana do pracy w wysokonapięciowych systemach PV, zgodna z normami bezpieczeństwa dla instalacji DC.
• Prąd zwarciowy 70kA: Wysoka wytrzymałość na zwarcia chroni instalację przed uszkodzeniami spowodowanymi zwarciem w obwodzie DC.
• Specjalna konstrukcja gPV: Zapewnia stabilność łuku elektrycznego i szybkie wyłączenie w warunkach DC, minimalizując ryzyko pożaru.
• Zastosowanie w instalacjach fotowoltaicznych: Przeznaczona do ochrony łańcuchów paneli, falowników i innych elementów systemu PV.

Zgodność z Normami

Wkładka NH3L 315A gPV spełnia wymagania normy IEC 60269-6 oraz dyrektyw Unii Europejskiej dotyczących bezpieczeństwa instalacji fotowoltaicznych DC. Produkt posiada oznakowanie CE i jest certyfikowany do stosowania w systemach PV.

Zastosowanie

Wkładka bezpiecznikowa NH3L 315A gPV znajduje zastosowanie w ochronie instalacji fotowoltaicznych zarówno na etapie projektowania, jak i modernizacji.

• Ochrona łańcuchów paneli fotowoltaicznych przed zwarciami i przeciążeniami.
• Zabezpieczenie falowników i innych komponentów systemu PV przed uszkodzeniami spowodowanymi awariami w obwodzie DC.
• Stosowanie w dużych elektrowniach słonecznych oraz mniejszych instalacjach domowych i komercyjnych.
• Wymiana wkładek w istniejących instalacjach PV, gdzie wymagane jest wysokie napięcie i prąd zwarciowy.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH3L 315A gPV powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji DC i upewnić się, że system jest odłączony od zasilania. Wkładkę należy montować w odpowiednim gnieździe bezpiecznikowym, dostosowanym do wymiarów NH3. Podczas montażu i demontażu należy stosować odpowiednie narzędzia izolowane. Po instalacji zaleca się przeprowadzenie testów sprawdzających poprawność działania układu zabezpieczeń.

FAQ

• Czy wkładka NH3L 315A gPV jest odpowiednia do instalacji AC? Nie – jest specjalnie zaprojektowana do pracy w obwodach DC, takich jak instalacje fotowoltaiczne. Do instalacji AC należy stosować wkładki odpowiednie dla prądu przemiennego.
• Jakie są główne zalety wkładki gPV? Wysoka wytrzymałość na prąd zwarciowy (70kA) i specjalna konstrukcja gPV zapewniająca stabilność łuku elektrycznego w obwodzie DC, co minimalizuje ryzyko pożaru i uszkodzeń instalacji.
• Czy wkładka może być stosowana w instalacjach o niższym napięciu niż 1500V DC? Tak – jest kompatybilna z instalacjami o niższym napięciu DC, jednak zawsze należy dobierać wkładki zgodnie z parametrami instalacji i obowiązującymi normami.
