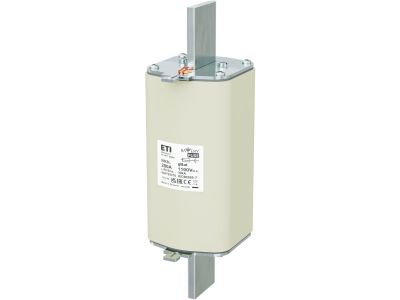

Wkładka bezpiecznikowa (topikowa) NH3L 200A gBat 1100V DC Magazyny energii | 004725315 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3L 200A DC 1100V to specjalistyczny element zabezpieczający instalacje prądu stałego, dedykowany do ochrony magazynów energii, akumulatorów oraz systemów fotowoltaicznych. Wykonana w standardzie NH3L, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach wysokonapięciowych DC – do 1100V. Charakteryzuje się wysoką zdolnością wyłączania prądów zwarciowych, co minimalizuje ryzyko uszkodzeń podłączonych urządzeń.

• Prąd znamionowy 200A: Zapewnia odpowiednią ochronę dla instalacji o średnich i wysokich obciążeniach prądowych w systemach magazynowania energii.
• Napięcie znamionowe 1100V DC: Przeznaczona do pracy w instalacjach wysokonapięciowych prądu stałego, w tym w systemach fotowoltaicznych i magazynach energii.
• Typ NH3L: Standardowe rozwiązanie dla przemysłowych instalacji DC, kompatybilne z większością rozłączników bezpiecznikowych NH3.
• Gniazdo NH3L: Umożliwia szybki i pewny montaż w rozłącznikach bezpiecznikowych, co skraca czas prac serwisowych.
• Zdolność wyłączania prądów zwarciowych: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę obwodów i minimalizuje ryzyko awarii systemu.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dla bezpieczników w instalacjach prądu stałego, w tym normy IEC 60269-1 i IEC 60269-6. Posiada deklarację zgodności CE oraz jest zgodna z dyrektywami dotyczącymi bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NH3L 200A DC 1100V znajduje zastosowanie w instalacjach wymagających skutecznej ochrony przed zwarciami i przeciążeniami w obwodach prądu stałego.

• Magazyny energii i systemy akumulatorowe – ochrona baterii litowo-jonowych i innych systemów magazynowania.
• Instalacje fotowoltaiczne – zabezpieczenie stringów ogniw fotowoltaicznych i falowników.
• Przemysłowe systemy zasilania awaryjnego – ochrona obwodów DC w układach UPS i zasilaczach rezerwowych.
• Stacje ładowania pojazdów elektrycznych – zabezpieczenie obwodów DC w szybkich ładowarkach.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wkładkę należy umieścić w odpowiednim rozłączniku bezpiecznikowym NH3L, upewniając się o prawidłowym osadzeniu w gnieździe. Przed montażem należy sprawdzić kompatybilność wkładki z danym typem rozłącznika oraz upewnić się, że prąd znamionowy i napięcie znamionowe są zgodne z parametrami chronionej instalacji. Po montażu należy przeprowadzić test zwarciowy i sprawdzić poprawność działania układu zabezpieczeń.

FAQ

• Czy wkładka NH3L 200A DC 1100V nadaje się do instalacji fotowoltaicznych? Tak, jest dedykowana do ochrony obwodów DC w instalacjach fotowoltaicznych, w tym stringów ogniw i falowników.
• Jaka jest maksymalna zdolność wyłączania prądów zwarciowych? Maksymalna zdolność wyłączania prądów zwarciowych nie została podana w danych produktu – sprawdź dokumentację techniczną lub kartę katalogową producenta.
• Czy wkładkę można stosować w systemach magazynowania energii z akumulatorami litowo-jonowymi? Tak, jest odpowiednia do ochrony instalacji akumulatorowych, w tym systemów litowo-jonowych o wysokich napięciach roboczych.
