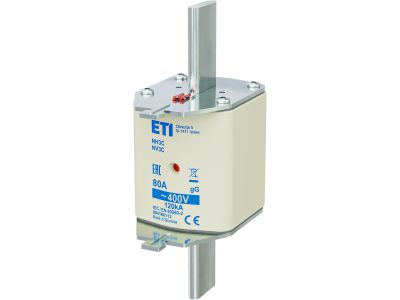

Wkładka bezpiecznikowa (topikowa) NH3C 80A gG 400V zwłoczna | 004186113 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 80A o klasie charakterystyki gG i napięciu znamionowym 400V stanowi kluczowy element ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Zwłoczna charakterystyka działania (KOMBI) zapewnia skuteczną ochronę kabli i urządzeń przy jednoczesnym ograniczeniu ryzyka niepotrzebnych wyłączeń. Przeznaczona do współpracy z podstawami bezpiecznikowymi NH o odpowiedniej wielkości.

• Prąd znamionowy 80A: odpowiedni do zabezpieczania obwodów o średnich i dużych obciążeniach, np. w instalacjach przemysłowych lub rozdzielczych.
• Klasa charakterystyki gG: zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami – uniwersalna aplikacja w sieciach 400V.
• Charakterystyka zwłoczna (KOMBI): opóźniona reakcja na niewielkie przeciążenia, co chroni urządzenia wrażliwe na krótkotrwałe wzrosty prądu.
• Napięcie znamionowe 400V: dedykowana do instalacji trójfazowych niskiego napięcia, w tym w sieciach przemysłowych i komercyjnych.
• Wymiary NH3C: pasuje do podstaw bezpiecznikowych NH o szerokości 3 modułów – standardowe rozwiązanie w szafach rozdzielczych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 i PN-EN 60269-2, które określają wymagania dla bezpieczników topikowych niskiego napięcia. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3C 80A zwłoczna znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie konieczna jest ochrona kabli o większych przekrojach.

• Zabezpieczanie obwodów zasilających maszyny i urządzenia przemysłowe w halach produkcyjnych.
• Ochrona linii kablowych w rozdzielniach niskiego napięcia budynków komercyjnych i biurowych.
• Stosowanie w układach zasilania pomp, wentylatorów oraz innych odbiorników o charakterze indukcyjnym.
• Wyposażenie szaf sterowniczych i rozdzielczych w instalacjach przemysłowych i energetycznych.

Wskazówki Montażowe

Wymianę wkładki należy przeprowadzać wyłącznie po całkowitym odłączeniu napięcia w obwodzie. Pracę powinien wykonywać wykwalifikowany personel z uprawnieniami SEP. Wkładkę należy montować w odpowiedniej podstawie bezpiecznikowej NH3C, upewniając się, że styki są czyste i nieuszkodzone. Po zamontowaniu należy sprawdzić poprawność połączenia i brak luzów. Nigdy nie stosować wkładek o prądzie znamionowym wyższym niż wymagany – grozi to uszkodzeniem chronionych obwodów.

FAQ

• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami, natomiast gM jest przeznaczona głównie do zabezpieczania silników i innych obciążeń o charakterze indukcyjnym.
• Czy wkładka NH3C 80A zwłoczna nadaje się do ochrony silników? Tak, dzięki charakterystyce zwłocznej (KOMBI) jest odpowiednia do zabezpieczania silników i innych odbiorników o charakterze indukcyjnym, gdzie występują krótkotrwałe przeciążenia.
• Jak dobrać prąd znamionowy wkładki? Prąd znamionowy wkładki powinien być dostosowany do prądu znamionowego chronionego obwodu lub kabla. W przypadku wątpliwości należy skonsultować się z projektantem instalacji lub producentem zabezpieczanego urządzenia.
