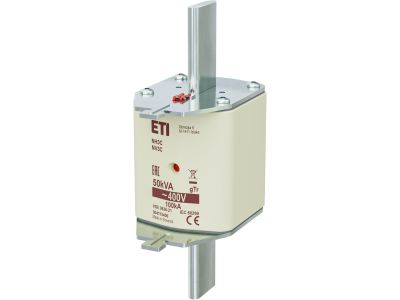

Wkładka bezpiecznikowa (topikowa) NH3C 72A gTr 400V 50kVA transformatorowa | 004115400 Eti

Alternatywny kod produktu: NH3C gTr 72A/400V 50kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3C o symbolu 004115400 to element zabezpieczający przeznaczony do ochrony transformatorów. Model o prądzie znamionowym 72 A i napięciu znamionowym 400 V AC, oznaczony charakterystyką gTr (transformatorową), zapewnia selektywną i skuteczną ochronę przeciążeniową oraz zwarciową w obwodach transformatorowych o mocy do 50 kVA. Wielkość NH3C gwarantuje kompatybilność z dedykowanymi podstawami i rozłącznikami bezpiecznikowymi w rozdzielnicach niskiego napięcia.

• Charakterystyka gTr: Optymalna charakterystyka czasowo-prądowa dostosowana do rozruchu i pracy transformatorów – zapobiega zbędnym wyłączeniom przy prądach udarowych magnesowania, jednocześnie niezawodnie reagując na zwarcia w uzwojeniach.
• Prąd znamionowy 72 A: Pozwala na bezpieczne zabezpieczenie transformatorów o mocy do 50 kVA przy napięciu 400 V – dobór odpowiedni do typowych jednostek w sieciach nn.
• Napięcie znamionowe 400 V AC: Przystosowana do pracy w standardowych instalacjach trójfazowych niskiego napięcia, zgodna z powszechnie stosowanym poziomem napięcia w rozdzielnicach.
• Wielkość NH3C: Uniwersalny rozmiar wkładki pasujący do podstaw i uchwytów NH serii 3C – łatwa wymiana i szeroka dostępność osprzętu w systemach rozdzielczych.
• Zabezpieczenie transformatorów: Specjalistyczna konstrukcja topikowa chroni uzwojenia przed przegrzaniem w wyniku przeciążeń oraz przed skutkami zwarć międzyzwojowych, zwiększając żywotność transformatora.

Zgodność z Normami

Wkładka bezpiecznikowa NH3C gTr została wyprodukowana zgodnie z obowiązującymi europejskimi normami dotyczącymi bezpieczników niskiego napięcia oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do użytku w instalacjach wykonanych zgodnie z przepisami krajowymi i międzynarodowymi.

Zastosowanie

Dzięki charakterystyce gTr wkładka idealnie nadaje się do ochrony transformatorów suchych i olejowych w rozdzielnicach nn. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywność i niezawodność przy jednoczesnym zabezpieczeniu droższych urządzeń transformatorowych.

• Zabezpieczenie transformatorów sieciowych w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych oraz komercyjnych.
• Ochrona transformatorów zasilających układy automatyki, sterowania i systemy bezpieczeństwa w budynkach użyteczności publicznej.
• Stosowanie w szafach zasilających transformatory oświetlenia awaryjnego, klimatyzacji lub serwerowni – tam, gdzie wymagana jest charakterystyka gTr.
• Jako wkładka zapasowa w rozłącznikach bezpiecznikowych NH w instalacjach niskiego napięcia z transformatorami o mocy do 50 kVA.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel elektryczny z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odciążeniu obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku NH3C, zgodnie z instrukcją producenta – upewnić się, że styk na obu końcach jest prawidłowo osadzony. Przed montażem sprawdzić, czy przekrój przewodów przyłączeniowych jest dobrany do prądu 72 A. Nie używać wkładek uszkodzonych mechanicznie lub wykazujących ślady przegrzania.

FAQ

• Jaka jest różnica między charakterystyką gTr a gG? Charakterystyka gTr (transformatorowa) ma opóźnione działanie przy prądach rozruchowych transformatora (udar magnesowania), podczas gdy gG (ogólnego zastosowania) reaguje szybciej. gTr zapobiega zbędnym wyłączeniom przy nagłych skokach prądu typowych dla transformatorów.
• Jaką moc transformatora można zabezpieczyć tą wkładką? Dla napięcia 400 V trójfazowego prąd 72 A pozwala zabezpieczyć transformator o mocy do 50 kVA (zgodnie z oznaczeniem w nazwie produktu). Wartość ta wynika z zależności P = √3 × U × I × cosφ, przy założeniu cosφ bliskim 1.
• Czy wkładkę można stosować w rozłącznikach bezpiecznikowych innych producentów? Tak, pod warunkiem że są to podstawy przystosowane do wielkości NH3C. Należy jednak zawsze sprawdzić zgodność wymiarową i elektryczną z dokumentacją rozłącznika – wkładka pasuje do standardowych uchwytów NH3C zgodnych z normą DIN 43620.
