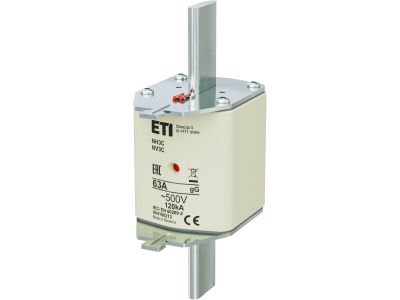

Wkładka bezpiecznikowa (topikowa) NH3C 63A gG 500V zwłoczna | 004186212 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 63A 500V w klasie zwłocznej gG to niezbędny element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Zaprojektowana do montażu w podstawach bezpiecznikowych NH3, zapewnia skuteczną ochronę urządzeń i instalacji w środowiskach przemysłowych oraz energetycznych.

• Prąd znamionowy 63A: Ochrona linii zasilających o mocy do 31,5 kW (przy 500V), idealna dla obwodów silników, maszyn i rozdzielnic.
• Napięcie znamionowe 500V: Zapewnia bezpieczną pracę w instalacjach niskiego napięcia do 500V AC, zgodnie z wymaganiami norm europejskich.
• Klasa zwłoczna gG: Charakteryzuje się opóźnionym działaniem przy przeciążeniach, co zapobiega nieuzasadnionym wyłączeniom podczas chwilowych wzrostów prądu (np. podczas rozruchu silników).
• Zakres zwarciowy do 100 kA: Wysoka wytrzymałość na prądy zwarciowe – niezawodna ochrona nawet w wymagających warunkach przemysłowych.
• Typ NH3C: Standardowe rozmiary i konstrukcja pasują do większości podstaw bezpiecznikowych NH, co ułatwia wymianę i konserwację.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 dla bezpieczników niskiego napięcia oraz posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3C 63A gG znajduje szerokie zastosowanie w instalacjach przemysłowych, energetycznych oraz rozdzielniach budynków użyteczności publicznej.

• Zabezpieczenie obwodów zasilających silniki elektryczne i maszyny przemysłowe.
• Ochrona linii kablowych w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Stosowanie w układach zasilania awaryjnego (UPS) jako zabezpieczenie przeciwprzepięciowe.
• Instalacje energetyczne wymagające wysokiej odporności na zwarcia i przeciążenia.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Przed wymianą należy upewnić się, że nowa wkładka ma odpowiednie parametry (prąd, napięcie, klasa zwłoczna) dostosowane do chronionego obwodu. Wymianę przeprowadzać przy użyciu odpowiednich narzędzi ochronnych (rękawice izolacyjne, okulary). Po montażu należy sprawdzić poprawność podłączenia i brak zwarcia. Wkładki nie wolno naprawiać ani modyfikować – wymiana jest obowiązkowa po zadziałaniu.

FAQ

• Czy wkładka NH3C 63A nadaje się do zabezpieczenia silnika 3-fazowego? Tak, klasa zwłoczna gG doskonale sprawdza się w układach zasilających silniki, gdyż pozwala na chwilowe przeciążenia podczas rozruchu bez nieuzasadnionego wyłączania.
• Jaki jest maksymalny prąd zwarciowy, na który odporna jest wkładka? Wkładka NH3C 63A gG jest odporna na prądy zwarciowe do 100 kA, co zapewnia skuteczną ochronę nawet w wymagających warunkach przemysłowych.
• Czy wkładkę można stosować w instalacjach domowych? Tak, wkładki NH3C znajdują zastosowanie zarówno w instalacjach przemysłowych, jak i budynkach mieszkalnych/comercyjnych, pod warunkiem dostosowania parametrów do konkretnego obwodu.
