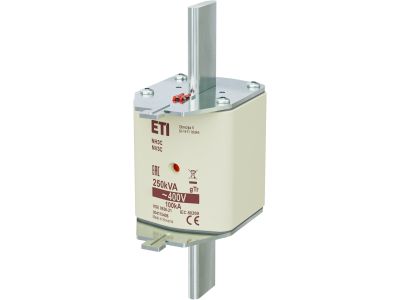

Wkładka bezpiecznikowa (topikowa) NH3C 361A gTr 400V 250kVA transformatorowa | 004115406 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 361A gTr marki ETI to wysokospecjalistyczny element zabezpieczający, zaprojektowany z myślą o ochronie transformatorów rozdzielczych. Charakterystyka gTr została precyzyjnie skalibrowana, aby odpowiadać mocy pozornej transformatora wynoszącej 250 kVA przy napięciu znamionowym 400V AC. Prąd znamionowy wkładki wynosi 361A, co pozwala na optymalne wykorzystanie przeciążalności jednostki transformatorowej przy jednoczesnym zachowaniu pełnego bezpieczeństwa termicznego. Konstrukcja w rozmiarze NH3C charakteryzuje się wysoką zdolnością zwarciową, co gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc kosztowną infrastrukturę elektroenergetyczną przed skutkami zwarć i długotrwałych przeciążeń.

• Charakterystyka gTr: Specjalnie dostosowana do ochrony transformatorów, uwzględniająca ich specyficzną charakterystykę pracy i prądy rozruchowe.
• Wysoka zdolność wyłączania: Zapewnia bezpieczeństwo nawet w systemach o wysokiej mocy zwarciowej.
• Rozmiar NH3C: Kompaktowa budowa w standardzie przemysłowym, ułatwiająca montaż w typowych rozłącznikach i podstawach bezpiecznikowych.
• Napięcie znamionowe 400V: Idealnie dopasowane do standardowych sieci niskiego napięcia w sektorze przemysłowym i energetycznym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Dzięki certyfikacji ETI, użytkownik ma pewność, że parametry czasowo-prądowe są powtarzalne, a produkt przeszedł rygorystyczne testy jakościowe w laboratoriach producenta.

Zastosowanie

Głównym obszarem zastosowania wkładki NH3C 361A gTr jest ochrona strony niskiego napięcia transformatorów o mocy 250 kVA. Znajduje ona zastosowanie w miejskich stacjach transformatorowych, złączach kablowych oraz w rozdzielnicach głównych zakładów przemysłowych. Dzięki charakterystyce gTr, bezpiecznik ten nie reaguje na krótkotrwałe przeciążenia dopuszczalne dla transformatora, ale reaguje natychmiast w przypadku wystąpienia zagrożenia uszkodzeniem izolacji uzwojeń na skutek zbyt wysokiej temperatury lub zwarcia.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją należy upewnić się, że podstawa bezpiecznikowa lub rozłącznik są czyste i pozbawione śladów utlenienia na stykach. Wkładkę należy umieszczać w uchwytach przy użyciu atestowanego uchwytu izolacyjnego (manewrowego), dbając o pewne i stabilne osadzenie w szczękach stykowych. Należy zwrócić szczególną uwagę na zapewnienie odpowiedniego momentu docisku w przypadku podstaw skręcanych, co minimalizuje rezystancję przejścia i zapobiega nadmiernemu nagrzewaniu się styków podczas pracy pod pełnym obciążeniem.

FAQ

• Czy wkładkę gTr można zastąpić standardową wkładką gG? Nie zaleca się takiej zamiany. Charakterystyka gTr jest ściśle dopasowana do ochrony transformatorów i pozwala na lepsze wykorzystanie ich mocy przeciążeniowej niż standardowa charakterystyka ogólnego przeznaczenia gG.
• Dla jakiej mocy transformatora dedykowany jest ten model? Model ten jest przeznaczony dla transformatorów o mocy znamionowej 250 kVA przy napięciu 400V.
• Jaki jest rozmiar fizyczny tej wkładki? Jest to rozmiar NH3C, co oznacza wersję "compact" standardowego rozmiaru NH3, zachowującą te same parametry elektryczne przy zoptymalizowanych wymiarach korpusu.
