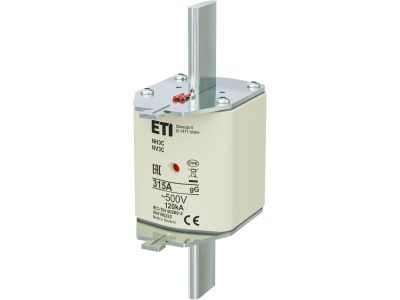

Wkładka bezpiecznikowa (topikowa) NH3C 315A gG 500V zwłoczna | 004186222 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 315A gG 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych. Prąd znamionowy o wartości 315A pozwala na skuteczną ochronę obwodów o dużym obciążeniu, natomiast charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) gwarantuje niezawodne działanie zarówno w przypadku przeciążeń, jak i zwarć. Rozmiar NH3C charakteryzuje się kompaktową budową przy zachowaniu wysokich parametrów elektrycznych, co pozwala na optymalizację miejsca w rozdzielnicach. Napięcie znamionowe 500V AC sprawia, że produkt jest idealnym rozwiązaniem dla standardowych sieci przemysłowych. Wykorzystanie wysokiej jakości materiałów ceramicznych oraz precyzyjnie wykonanych styków miedzianych pokrytych warstwą srebra minimalizuje straty mocy i zapewnia długotrwałą stabilność parametrów technicznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne dla niskonapięciowych bezpieczników topikowych do zastosowań przemysłowych. Zgodność z systemem NH (Niederspannungs-Hochleistungs-Sicherungen) gwarantuje pełną kompatybilność z podstawami bezpiecznikowymi i rozłącznikami różnych producentów, zachowując standardy bezpieczeństwa i powtarzalność charakterystyk czasowo-prądowych.

Zastosowanie

Wkładka topikowa NH3C 315A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest dedykowana do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów przed skutkami przeciążeń termicznych oraz zwarć.
• Zastosowań w układach napędowych, gdzie wymagana jest charakterystyka zwłoczna przy rozruchu urządzeń.
• Zabezpieczania baterii kondensatorów oraz transformatorów rozdzielczych.

Wskazówki Montażowe

Podczas instalacji wkładki NH3C należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Montaż i wymiana wkładki powinny być przeprowadzane wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (uchwyt WT).
• Przed montażem należy upewnić się, że gniazda w podstawie bezpiecznikowej są czyste i nie wykazują śladów utlenienia, co zapobiega nadmiernemu nagrzewaniu się styków.
• Należy zweryfikować, czy parametry znamionowe wkładki (315A, 500V) są zgodne z projektem instalacji i wymaganiami zabezpieczanego odbiornika.
• Wkładkę należy osadzić pewnie w szczękach podstawy, aby zapewnić optymalny docisk i minimalną rezystancję przejścia.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka pełnozakresowa, ogólnego przeznaczenia, która chroni urządzenia zarówno przed niewielkimi przeciążeniami, jak i prądami zwarciowymi o dużej wartości.
• Czy wkładkę NH3C można stosować w podstawach rozmiaru NH3? Tak, rozmiar NH3C jest wersją kompaktową (węższą) standardowego rozmiaru NH3, co pozwala na jej montaż w standardowych podstawach bezpiecznikowych wielkości 3.
• Czy produkt jest odporny na starzenie? Tak, dzięki zastosowaniu specjalnego piasku kwarcowego jako medium gaszącego oraz srebrzonych elementów stykowych, wkładka zachowuje swoje parametry przez wiele lat eksploatacji w normalnych warunkach.
