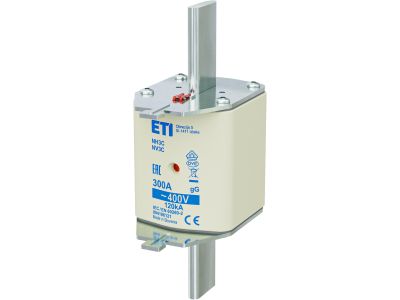

Wkładka bezpiecznikowa (topikowa) NH3C 300A gG 400V zwłoczna | 004186121 Eti

Alternatywny kod produktu: NH3C gG 300A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 300A (symbol 004186121) to wysokoprądowa wkładka topikowa w klasie zwłocznej gG, przeznaczona do ochrony obwodów elektrycznych o napięciu do 400V. Zaprojektowana do montażu w rozłącznikach bezpiecznikowych NH3, zapewnia skuteczną ochronę zwarciową i przeciążeniową dla instalacji przemysłowych i energetycznych.

• Prąd znamionowy 300A: Wytrzymała konstrukcja do obwodów o wysokim obciążeniu ciągłym, stosowana w zasilaniu maszyn, silników i rozdzielnic głównych.
• Klasa zwłoczna gG: Charakterystyka zwłoczna chroni przed szkodliwymi prądami rozruchowymi silników i odbiorników o dużych prądach inrush, minimalizując ryzyko niepotrzebnego wyzwalania.
• Napięcie znamionowe 400V: Kompatybilna z sieciami trójfazowymi 400V AC, powszechnie stosowanymi w instalacjach przemysłowych.
• Montaż w rozłącznikach NH3: Standardowy system szynowy zapewnia szybki i pewny montaż, z możliwością wymiany pod napięciem (zgodnie z normami bezpieczeństwa).
• Wytrzymałość zwarciowa: Wysoka zdolność wyłączania zwarć (Icn) gwarantuje ochronę instalacji nawet w warunkach awaryjnych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 (Bezpieczniki topikowe niskiego napięcia – Wymagania ogólne) oraz normy PN-EN 60269-2 (Bezpieczniki topikowe niskiego napięcia – Wymagania dotyczące wkładek bezpiecznikowych do użytku przez osoby wykwalifikowane). Posiada certyfikację CE.

Zastosowanie

Wkładka bezpiecznikowa NH3C 300A zwłoczna znajduje zastosowanie w ochronie obwodów o wysokim prądzie znamionowym, szczególnie tam, gdzie występują duże prądy rozruchowe lub obciążenia cykliczne.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i energetycznych.
• Zabezpieczenie silników elektrycznych, transformatorów oraz odbiorników o dużym poborze mocy.
• Stosowanie w instalacjach o napięciu 400V AC w budynkach komercyjnych i przemysłowych.
• Ochrona linii kablowych o dużych przekrojach przewodów, narażonych na zwarcia i przeciążenia.

Wskazówki Montażowe

Montaż wkładki należy wykonywać wyłącznie po odłączeniu napięcia w obwodzie i upewnieniu się, że rozłącznik jest w pozycji OFF. Wkładkę należy wsuwać w odpowiednie gniazdo rozłącznika NH3, aż do zatrzaśnięcia. Zawsze dobieraj wkładkę zgodnie z charakterystyką zabezpieczanego obwodu – prąd znamionowy wkładki powinien być dostosowany do prądu znamionowego chronionego odbiornika. Po montażu sprawdź poprawność połączenia i brak luzów. Prace powinny być przeprowadzane przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy wkładka NH3C 300A gG nadaje się do ochrony silników elektrycznych? Tak, klasa zwłoczna gG jest dedykowana do zabezpieczania odbiorników z wysokimi prądami rozruchowymi, takich jak silniki indukcyjne.
• Jaki jest maksymalny prąd zwarciowy, który może wyłączyć wkładka? Dane dotyczące zdolności wyłączania zwarcia (Icn) nie zostały podane w dokumentacji. Sprawdź kartę katalogową producenta lub normę PN-EN 60269-2, aby uzyskać pełne dane techniczne.
• Czy wkładkę można wymieniać pod napięciem? Tak, system NH umożliwia wymianę wkładek pod napięciem, jednak wymaga to stosowania odpowiednich narzędzi izolowanych i przestrzegania procedur bezpieczeństwa.
