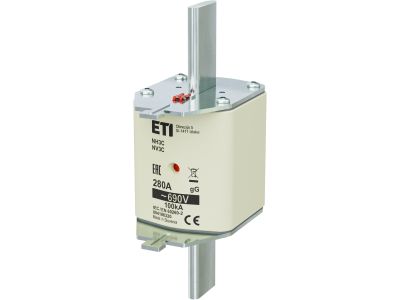

Wkładka bezpiecznikowa (topikowa) NH3C 280A gG 690V zwłoczna | 004186320 Eti

Alternatywny kod produktu: NH3C gG 280A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3C o prądzie znamionowym 280 A i napięciu 690 V AC to element ochronny o charakterystyce zwłocznej gG, przeznaczony do stosowania w podstawach bezpiecznikowych typu NH. Dzięki dużej obciążalności prądowej i selektywności wyłączenia zapewnia skuteczną ochronę kabli, przewodów i odbiorników przed skutkami przeciążeń i zwarć. Wkładka o rozmiarze NH3C (wielkość 3C) umożliwia zastosowanie w rozdzielnicach o podwyższonych wymaganiach prądowych.

• Prąd znamionowy 280 A: bezpieczna praca w obwodach o dużym obciążeniu, np. w zasilaniu maszyn, szaf sterowniczych i głównych rozdzielnic przemysłowych.
• Napięcie znamionowe 690 V AC: wysoka izolacja i niezawodne wyłączanie prądu zwarciowego w sieciach trójfazowych o podwyższonym napięciu.
• Charakterystyka zwłoczna gG: odporność na chwilowe prądy rozruchowe silników i transformatorów przy jednoczesnym szybkim wyłączeniu zwarć – ochrona całego obwodu bez zbędnych wyłączeń.
• Rozmiar NH3C (wielkość 3C): kompatybilność z podstawami bezpiecznikowymi NH3C, łatwa wymiana i wysoka powtarzalność parametrów w standardzie DIN.
• Wkładka topikowa z piaskiem kwarcowym: gaszenie łuku elektrycznego w bezpieczny sposób, minimalizacja ryzyka uszkodzenia aparatury towarzyszącej.

Zgodność z Normami

Wkładka bezpiecznikowa NH3C 280A gG 690V spełnia wymagania europejskich norm dla bezpieczników typu NH. Produkt posiada certyfikat CE oraz jest zgodny z zasadami określonymi w normach IEC dotyczących bezpieczników topikowych. Brak szczegółowych numerów norm w dokumentacji – urządzenie przeznaczone do stosowania w instalacjach zgodnych z aktualnymi przepisami.

Zastosowanie

Wkładka bezpiecznikowa NH3C znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, zwłaszcza w instalacjach przemysłowych i komercyjnych. Charakterystyka zwłoczna gG pozwala na pracę z odbiornikami o podwyższonym prądzie rozruchowym.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych (szafy NN, rozdzielnice główne).
• Zabezpieczenie kabli i przewodów w sieciach trójfazowych 400/690 V.
• Ochrona silników elektrycznych, transformatorów i innych urządzeń z charakterystyką rozruchową.
• Stosowanie jako wkładka zapasowa w podstawach bezpiecznikowych NH3C w istniejących instalacjach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba posiadająca odpowiednie kwalifikacje oraz uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Wkładkę należy osadzić w przeznaczonej do tego podstawie bezpiecznikowej typu NH3C, zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączonych do oprawy/nóżek bezpiecznikowych dobierz do prądu znamionowego 280 A oraz spodziewanego prądu zwarciowego. Podczas montażu nie przekraczaj dopuszczalnego momentu dokręcania śrub mocujących – postępuj zgodnie z instrukcją producenta podstawy. Po zamontowaniu sprawdź pewność osadzenia wkładki.

FAQ

• Jaką funkcję pełni charakterystyka zwłoczna gG? Charakterystyka gG (zwłoczna) zapewnia selektywność ochrony – wkładka wytrzymuje chwilowe prądy rozruchowe (np. przy starcie silnika) bez wyzwalania, a jednocześnie szybko wyłącza prądy zwarciowe. Jest to uniwersalna charakterystyka do ogólnego stosowania w instalacjach przemysłowych.
• Czy tę wkładkę można stosować w sieci 230 V? Tak, wkładka o napięciu 690 V AC może być stosowana w obwodach o niższym napięciu (np. 230/400 V). Jej parametry wyłączania i izolacji pozostają bez zmian, jednak należy pamiętać o dopasowaniu podstawy bezpiecznikowej do napięcia roboczego.
• Jaka jest różnica między wkładką NH3C a NH3? Oznaczenie NH3C (wielkość 3C) wskazuje na znormalizowany wymiar odpowiadający rozstawowi i konstrukcji podstawy. Wkładka NH3C pasuje tylko do podstaw oznaczonych jako NH3C. Przed zakupem upewnij się, że podstawa w Twojej rozdzielnicy jest kompatybilna z tym rozmiarem.
