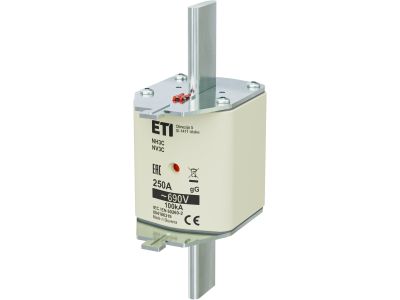

Wkładka bezpiecznikowa (topikowa) NH3C 250A gG 690V zwłoczna | 004186319 Eti

Alternatywny kod produktu: NH3C gG 250A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3C 250A gG 690V zwłoczna o symbolu 004186319 to wysokoprądowy element zabezpieczający przeznaczony do ochrony przewodów i urządzeń w sieciach przemysłowych. Dzięki prądowi znamionowemu 250 A oraz napięciu 690 V AC zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko uszkodzeń spowodowanych zwarciem lub przeciążeniem. Charakterystyka gG (ogólnego przeznaczenia) w wersji zwłocznej umożliwia selektywną koordynację zabezpieczeń w rozdzielnicach głównych i podrozdzielnicach.

• Prąd znamionowy 250 A: Zabezpiecza obwody o dużym poborze mocy – idealny do linii zasilających, tablic rozdzielczych i odbiorników przemysłowych.
• Napięcie znamionowe 690 V AC: Gwarantuje niezawodne działanie w sieciach niskiego napięcia o podwyższonym napięciu roboczym, typowym dla zakładów produkcyjnych i infrastruktury przemysłowej.
• Charakterystyka gG (zwłoczna): Zapewnia selektywność zabezpieczeń – wkładka wytrzymuje krótkotrwałe przeciążenia (np. rozruch silników) bez wyłączania, jednocześnie skutecznie przerywając prądy zwarciowe.
• Wielkość NH3C: Zgodna z systemem NH – pasuje do standardowych podstaw bezpiecznikowych NH3C, co ułatwia wymianę i integrację z istniejącą infrastrukturą rozdzielnic.
• Wykonanie topikowe: Prosta i niezawodna konstrukcja – brak elementów mechanicznych, co przekłada się na wysoką odporność na drgania i długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3C 250A gG 690V spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi dla bezpieczników topikowych, co gwarantuje powtarzalność parametrów i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i napięciu 690 V wkładka NH3C 250A gG sprawdza się w obwodach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej. Stosowana jest przede wszystkim w rozdzielnicach głównych, przemysłowych szafach sterowniczych oraz w ciągach technologicznych.

• Ochrona kabli zasilających i szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach w zakładach przemysłowych.
• Zabezpieczenie obwodów odbiorników o dużym poborze mocy – nagrzewnic, pieców, sprężarek, pomp.
• Selektywna koordynacja z bezpiecznikami mniejszej mocy w układach wielostopniowych – ochrona transformatorów i linii odpływowych.
• Stosowanie w sieciach IT/TN o napięciu do 690 V AC, typowych dla instalacji przemysłowych i infrastruktury krytycznej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP do 1 kV. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH3C, zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 250 A oraz warunków chłodzenia w rozdzielnicy. Po wymianie sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych wkładki.

FAQ

• Czym różni się charakterystyka gG od aM w tej wkładce? Charakterystyka gG (ogólnego przeznaczenia) zapewnia pełnozakresową ochronę przewodów i urządzeń – zarówno przy przeciążeniach, jak i zwarciu. Wkładka gG jest uniwersalna, podczas gdy aM dedykowana jest wyłącznie do zabezpieczania obwodów silnikowych.
• Czy wkładkę NH3C 250A można stosować w sieci 400 V AC? Tak, napięcie znamionowe 690 V AC jest wyższe od typowego napięcia sieci 400 V, co oznacza, że wkładka może być bezpiecznie używana w standardowych sieciach niskiego napięcia – parametr 690 V określa maksymalne dopuszczalne napięcie robocze.
• Co oznacza oznaczenie "zwłoczna" w praktyce? Zwłoczna charakterystyka czasowo-prądowa oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) przez określony czas bez wyłączania, co zapobiega zbędnym wyłączeniom w obwodach z odbiornikami o charakterze indukcyjnym.
