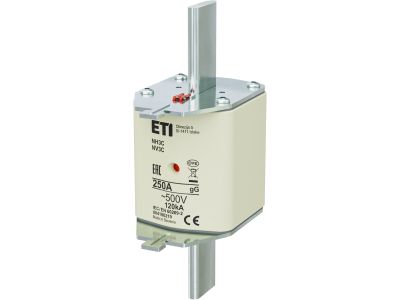

Wkładka bezpiecznikowa (topikowa) NH3C 250A gG 500V zwłoczna | 004186219 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C o prądzie znamionowym 250A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt charakteryzuje się charakterystyką gG, co oznacza pełnozakresowe zabezpieczenie ogólnego przeznaczenia, idealne do ochrony przewodów oraz urządzeń przed skutkami przeciążeń i zwarć. Napięcie znamionowe wynosi 500V AC, co pozwala na szerokie zastosowanie w przemysłowych sieciach niskiego napięcia. Wielkość fizyczna NH3C (kompaktowa wersja rozmiaru 3) zapewnia optymalne wykorzystanie przestrzeni w rozdzielnicach przy zachowaniu pełnej wydajności prądowej. Korpus wykonany z wysokiej jakości ceramiki steatytowej gwarantuje doskonałą odporność termiczną i mechaniczną, a miedziane styki pokryte warstwą srebra minimalizują straty mocy i zapobiegają utlenianiu się powierzchni stykowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych systemach zasilania. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo bezpieczników niskiego napięcia. Posiada również certyfikację VDE, co jest kluczowe dla instalatorów wymagających najwyższych standardów jakościowych na rynku europejskim. Zgodność z dyrektywą RoHS potwierdza ograniczenie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Wkładka topikowa NH3C 250A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest dedykowana do ochrony głównych linii zasilających, rozdzielnic nn oraz układów sterowania, gdzie wymagana jest wysoka zdolność wyłączania zwarciowego. Dzięki charakterystyce zwłocznej (gG), wkładka ta doskonale radzi sobie w obwodach o zróżnicowanym profilu obciążenia, chroniąc zarówno kable, jak i aparaturę rozdzielczą przed niszczącym działaniem energii cieplnej prądów przetężeniowych. Jest to rozwiązanie powszechnie stosowane w złączach kablowych oraz szafach sterowniczych dużych obiektów produkcyjnych.

Wskazówki Montażowe

Montaż wkładki NH3C powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Należy stosować atestowany uchwyt izolacyjny (uchwyt do bezpieczników NH), aby zapewnić bezpieczeństwo operatora podczas osadzania wkładki w podstawie bezpiecznikowej lub rozłączniku bezpiecznikowym. Przed montażem należy upewnić się, że gniazda stykowe są czyste i nie wykazują śladów nadpalenia, co gwarantuje poprawny docisk i minimalną rezystancję przejścia. Należy również zweryfikować, czy prąd znamionowy 250A oraz napięcie 500V są zgodne z projektem instalacji elektrycznej.

FAQ

• Co oznacza oznaczenie NH3C? NH3C to oznaczenie rozmiaru wkładki bezpiecznikowej. Litera 'C' wskazuje na wersję kompaktową (Compact), która posiada te same parametry elektryczne co standardowy rozmiar 3, ale charakteryzuje się mniejszymi gabarytami zewnętrznymi.
• Czy charakterystyka gG jest odpowiednia do silników? Charakterystyka gG jest charakterystyką ogólną. Choć posiada pewną zwłokę czasową, w przypadku ciężkich rozruchów silników o dużych mocach częściej stosuje się wkładki o charakterystyce aM. Jednak dla standardowych obciążeń mieszanych gG jest rozwiązaniem najbardziej uniwersalnym.
• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik zadziałania, który pozwala na szybką identyfikację uszkodzonego elementu w rozdzielnicy.
