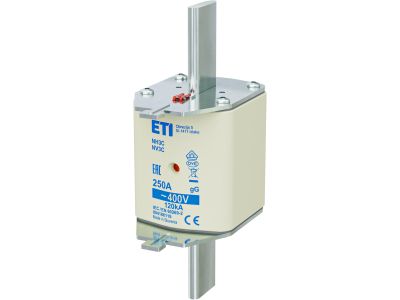

Wkładka bezpiecznikowa (topikowa) NH3C 250A gG 400V zwłoczna | 004186119 Eti

Alternatywny kod produktu: NH3C gG 250A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 250A gG 400V (symbol 004186119) to zwłoczna wkładka topikowa przeznaczona do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się wysoką zdolnością wyłączania prądów zwarciowych, co gwarantuje skuteczną ochronę instalacji oraz urządzeń. Stosowana w systemach elektroenergetycznych średniego napięcia, gdzie wymagana jest niezawodna i selektywna ochrona.

• Prąd znamionowy 250A: Zapewnia ochronę obwodów o dużym obciążeniu, np. w instalacjach przemysłowych, rozdzielniach średniego napięcia.
• Charakterystyka zwłoczna gG: Opóźniona reakcja na przeciążenia, chroniąc urządzenia przed chwilowymi zakłóceniami, a jednocześnie skutecznie reagując na długotrwałe przeciążenia i zwarcia.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V AC, powszechnie stosowanych w przemyśle i energetyce.
• Zdolność wyłączania prądów zwarciowych: Wysoka odporność na zwarcia, minimalizująca ryzyko uszkodzeń instalacji i zagrożeń pożarowych.
• Złącze NH3C: Standardowe złącze nożowe, kompatybilne z podstawami bezpiecznikowymi NH3, co ułatwia wymianę i montaż.

Zgodność z Normami

Wkładka bezpiecznikowa NH3C 250A gG 400V spełnia wymagania normy PN-EN 60269-1 dla wkładek topikowych niskiego napięcia oraz normy PN-EN 60269-2 dla wkładek gG. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3C 250A gG 400V znajduje zastosowanie w instalacjach przemysłowych, energetyce oraz rozdzielniach średniego napięcia, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona linii zasilających w rozdzielniach przemysłowych i energetycznych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o dużym poborze mocy.
• Stosowanie w systemach elektroenergetycznych, gdzie wymagana jest selektywna ochrona przed zwarciami.
• Instalacje odgromowe i układy kompensacji mocy biernej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed wymianą upewnić się, że podstawy bezpiecznikowe NH3 są wolne od napięcia i odpowiednio przewietrzone. Wkładkę należy wsunąć pionowo w podstawę, aż do pełnego osadzenia. Po montażu sprawdzić stan styku i dokręcić śruby mocujące. Nigdy nie należy przekraczać parametrów znamionowych wkładki ani stosować jej w obwodach, do których nie jest przeznaczona.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki? Wkładka NH3C 250A gG należy do grupy charakterystyki gG, która charakteryzuje się zwłocznym działaniem – reaguje na długotrwałe przeciążenia, a na zwarcia reaguje natychmiastowo, chroniąc instalację.
• Czy wkładka jest kompatybilna z innymi podstawami bezpiecznikowymi? Tak, złącze NH3C jest standardowe i kompatybilne z podstawami bezpiecznikowymi NH3. Należy jednak upewnić się, że podstawa posiada odpowiednie parametry napięciowe i prądowe.
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 400V AC, co czyni ją odpowiednią do pracy w sieciach trójfazowych 400V.
