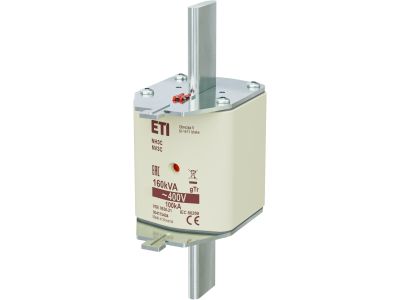

Wkładka bezpiecznikowa (topikowa) NH3C 231A gTr 400V 160kVA transformatorowa | 004115404 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C o charakterystyce gTr została zaprojektowana przez renomowanego producenta ETI z myślą o profesjonalnej ochronie transformatorów elektroenergetycznych. Prąd znamionowy wynoszący 231A jest precyzyjnie dopasowany do ochrony jednostek o mocy znamionowej 160kVA przy napięciu 400V AC. Wykorzystanie rozmiaru NH3C (wersja kompaktowa rozmiaru 3) pozwala na optymalizację miejsca w rozdzielnicach przy zachowaniu pełnej zdolności zwarciowej. Charakterystyka gTr jest kluczowa, ponieważ uwzględnia ona dopuszczalne przeciążenia transformatora, reagując jedynie w sytuacjach zagrażających izolacji uzwojeń lub w przypadku wystąpienia zwarć.

• Prąd znamionowy: 231A, dedykowany dla transformatorów 160kVA.
• Napięcie znamionowe: 400V AC, standardowe dla sieci niskiego napięcia.
• Charakterystyka gTr: Specjalistyczna krzywa czasowo-prądowa chroniąca transformatory przed skutkami przeciążeń i zwarć.
• Rozmiar NH3C: Kompaktowa budowa ułatwiająca montaż w standardowych gniazdach bezpiecznikowych wielkości 3.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczeństwo instalacji nawet przy bardzo wysokich prądach zwarciowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC 60269 oraz PN-EN 60269, co potwierdza jego niezawodność w warunkach przemysłowych. Wkładki typu gTr są poddawane testom na wytrzymałość termiczną oraz precyzję zadziałania, co jest niezbędne dla zachowania ciągłości zasilania w sieciach elektroenergetycznych. Posiadanie certyfikatów jakościowych ETI zapewnia, że wkładka zachowuje swoje parametry przez cały okres eksploatacji.

Zastosowanie

Głównym obszarem zastosowania wkładki NH3C 231A gTr jest zabezpieczanie strony niskiego napięcia transformatorów rozdzielczych w stacjach transformatorowych kontenerowych oraz wnętrzowych. Dzięki specyficznej charakterystyce, wkładka ta idealnie współpracuje z prądami rozruchowymi i chwilowymi przeciążeniami, które są naturalne dla pracy transformatora, eliminując ryzyko nieuzasadnionych przerw w dostawie energii. Jest to rozwiązanie dedykowane dla zakładów energetycznych, dużych obiektów przemysłowych oraz infrastruktury krytycznej.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe (podstawa bezpiecznikowa) jest czyste i wolne od śladów utlenienia. Wkładkę należy umieszczać w uchwycie izolacyjnym (uchwycie do bezpieczników NH) i pewnie osadzać w szczękach podstawy, aby zminimalizować rezystancję zestyku, która mogłaby prowadzić do nadmiernego nagrzewania się styków. Należy regularnie sprawdzać stan techniczny wskaźnika zadziałania, który informuje o konieczności wymiany elementu topikowego.

FAQ

• Czy wkładkę gTr można zastąpić standardową wkładką gG? Nie zaleca się takiej zamiany. Charakterystyka gTr jest ściśle dopasowana do termicznej wytrzymałości transformatora, podczas gdy wkładka gG mogłaby zadziałać zbyt wcześnie lub nie zapewnić optymalnej ochrony przy przeciążeniach długotrwałych.
• Co oznacza oznaczenie NH3C? Litera 'C' oznacza wersję kompaktową (compact). Posiada ona te same parametry elektryczne co standardowy rozmiar NH3, ale charakteryzuje się mniejszymi wymiarami zewnętrznymi korpusu, co ułatwia odprowadzanie ciepła i montaż w ciasnych przestrzeniach.
• Dla jakiej mocy transformatora jest przeznaczona ta wkładka? Model ten jest dedykowany dla transformatorów o mocy znamionowej 160kVA przy napięciu roboczym 400V.
